Van Trộn Nhiệt M3FA Clorius để điều Chỉnh Nước Ngọt, Dầu Bôi Trơn Và Các Chất Lỏng Khác

Mục lục

Van trộn nhiệt M3FA Clorius

Van trộn nhiệt M3FA Clorius là một thiết bị công nghiệp được thiết kế để trộn hai dòng chất lỏng có nhiệt độ khác nhau, tạo ra một dòng hỗn hợp có nhiệt độ ổn định như mong muốn. Sản phẩm này được sản xuất bởi Clorius, một trong những nhà sản xuất van công nghiệp hàng đầu thế giới, và được đánh giá cao về độ bền, độ chính xác và hiệu suất.

Cấu tạo và nguyên lý hoạt động

Van M3FA Clorius có cấu tạo tương đối đơn giản nhưng hoạt động hiệu quả. Van gồm hai cổng vào và một cổng ra. Bằng cách điều chỉnh tỷ lệ dòng chảy qua hai cổng vào, van sẽ tạo ra một dòng hỗn hợp có nhiệt độ mong muốn tại cổng ra.

Nguyên lý hoạt động của van dựa trên cơ chế thủy lực. Khi nhiệt độ thay đổi, một bộ phận cảm biến bên trong van sẽ tác động lên bộ truyền động, điều chỉnh vị trí của van để thay đổi tỷ lệ trộn.

Ưu điểm nổi bật

An toàn: Thiết kế đảm bảo an toàn cho người sử dụng và hệ thống.

Độ chính xác cao: Điều chỉnh nhiệt độ một cách chính xác và ổn định.

Tuổi thọ cao: Chất liệu bền bỉ, chịu được nhiệt độ và áp suất cao.

Dễ dàng lắp đặt và bảo trì: Thiết kế đơn giản, dễ dàng tháo lắp và vệ sinh.

Hiệu suất năng lượng cao: Giảm thiểu lãng phí năng lượng.

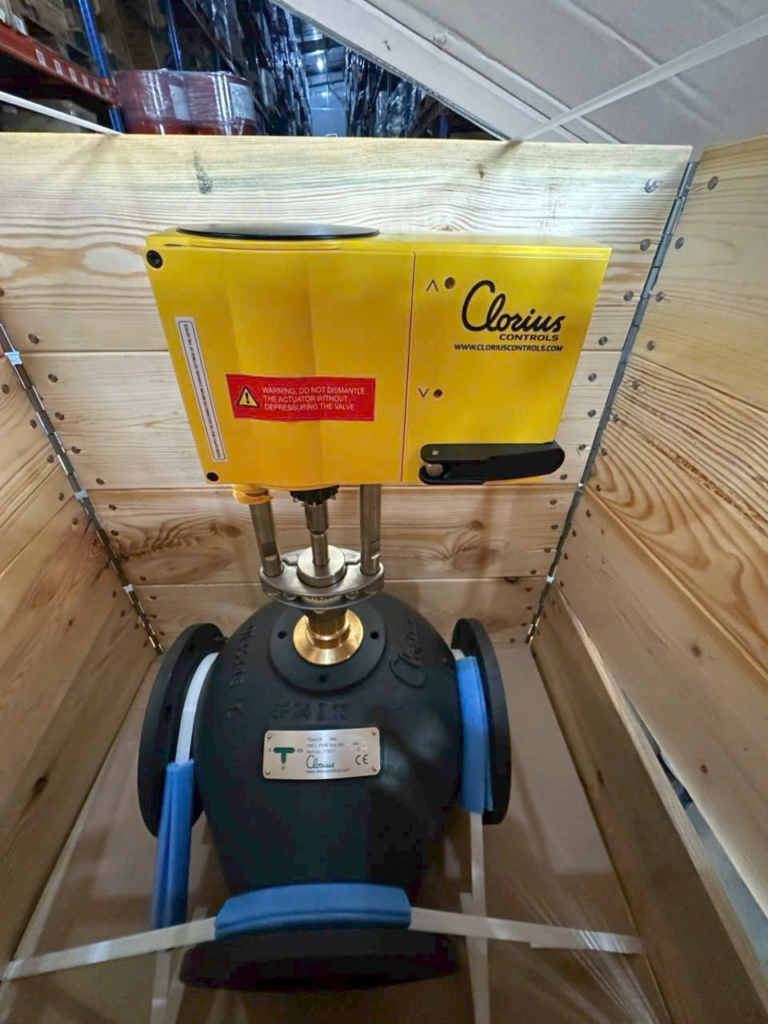

Van Trộn Nhiệt M3Fa Clorius Để Điều Chỉnh Nước Ngọt, Dầu Bôi Trơn Và Các Chất Lỏng Khác

Phân tích chi tiết về Van trộn nhiệt M3FA Clorius

Tóm tắt

Van trộn nhiệt M3FA Clorius là một thiết bị điều khiển dòng chảy, được thiết kế để điều chỉnh nhiệt độ của chất lỏng bằng cách trộn hai dòng chất lỏng có nhiệt độ khác nhau. Van này thường được sử dụng trong các hệ thống công nghiệp lớn, hệ thống sưởi và làm mát, đặc biệt là trong các ứng dụng hàng hải.

Cấu tạo và Nguyên lý hoạt động

Cấu tạo: Van M3FA Clorius có cấu tạo tương đối đơn giản, gồm một thân van bằng gang, một trục chính bằng thép không gỉ, và các bộ phận bên trong bằng đồng nhôm (bronze alu).
Nguyên lý hoạt động: Van hoạt động dựa trên cơ chế di chuyển của một hình nón. Khi hình nón này di chuyển, nó sẽ điều chỉnh tỷ lệ dòng chảy giữa hai cổng vào, từ đó tạo ra một dòng hỗn hợp có nhiệt độ mong muốn tại cổng ra.

Ưu điểm

Đa năng: Có thể sử dụng cho cả việc trộn và chuyển hướng dòng chất lỏng.
Độ bền cao: Nhờ chất liệu gang và thép không gỉ, van có khả năng chịu được áp suất và nhiệt độ cao.
Độ chính xác cao: Điều chỉnh nhiệt độ một cách chính xác và ổn định.
Dễ vận hành và bảo trì: Thiết kế đơn giản, dễ dàng tháo lắp và vệ sinh.
Tuổi thọ cao: Các vật liệu sử dụng đều có độ bền cao, đảm bảo tuổi thọ dài cho sản phẩm.

Ứng dụng

Hệ thống sưởi: Điều chỉnh nhiệt độ nước nóng cung cấp cho hệ thống sưởi.
Hệ thống làm mát: Điều chỉnh nhiệt độ nước làm mát cho động cơ, máy móc thiết bị.
Công nghiệp: Sử dụng trong các quá trình sản xuất yêu cầu kiểm soát nhiệt độ chính xác.
Hàng hải: Làm mát động cơ chính và động cơ phụ trên tàu.

Tính năng nổi bật

Chặt chẽ: Khớp nối giữa các cổng đảm bảo không rò rỉ.

Kết nối linh hoạt: Có thể kết hợp với động cơ van AVM234 hoặc AVF234 của Clorius để điều khiển chính xác.

Thiết kế đơn giản: Giảm thiểu chi phí bảo trì và tăng độ tin cậy.

Phân tích dữ liệu kỹ thuật của M3FA Clorius:

Thông tin được cung cấp nêu chi tiết các thông số kỹ thuật của van M3FA Clorius. Sau đây là phân tích chi tiết từng điểm:

Nguyên vật liệu:

Thân van (80 – 300 M3FA):
- Gang cầu EN-GJS-400-15: Gang có độ bền cao này đảm bảo thân van có thể chịu được áp suất cao và môi trường công nghiệp khắc nghiệt.
Cắt tỉa:
- Đồng nhôm, CuAL10Fe5Ni5: Vật liệu chống ăn mòn này giúp van phù hợp để xử lý nhiều loại chất lỏng khác nhau.
Trục van:
- Thép không gỉ (W.no. 1.4436): Cung cấp độ bền và khả năng chống ăn mòn vượt trội để cơ cấu bên trong van hoạt động đáng tin cậy.
Vòng chữ O:
- AFLAS A75H: Chất đàn hồi hiệu suất cao này đảm bảo độ kín khít giữa các thành phần.
Gioăng:
- Reinz-AFM34: Gioăng cấp công nghiệp này có khả năng chống rò rỉ tốt hơn nữa.

Áp suất danh nghĩa (PN):

Phần này chỉ rõ mức áp suất định mức của van ở các kích cỡ khác nhau:
- 80-150 mm: PN 10 (áp suất tối đa 10 bar hoặc 145 psi) ở nhiệt độ tối đa 120°C (248°F).
- 200/175-200 mm: PN 16 (áp suất tối đa 16 bar hoặc 232 psi) ở nhiệt độ tối đa 120°C (248°F). Điều này cho biết mức áp suất cao hơn cho các kích thước cụ thể này.
- 300/250-300 mm: PN 10 (áp suất tối đa 10 bar hoặc 145 psi) ở nhiệt độ tối đa 120°C (248°F).

Thông số kỹ thuật khác:

Mặt bích: EN 1092-2 PN 10/16 – Các mặt bích này tuân thủ các tiêu chuẩn Châu Âu về kết nối bình chịu áp suất.

Phớt: 2 miếng đệm đơn cân bằng – Đảm bảo độ kín và giảm thiểu rò rỉ bên trong van.

Đặc tính dòng chảy: Gần như tuyến tính – Tốc độ dòng chảy qua van tăng theo tỷ lệ mở van, cho phép kiểm soát dòng chảy chính xác.

Tỷ lệ rò rỉ: 0,5% – Tỷ lệ rò rỉ rất thấp này giúp giảm thiểu tổn thất năng lượng và đảm bảo hoạt động hiệu quả.

Khả năng điều chỉnh (Kvs/Kvr): > 25 – Tỷ lệ cao này cho thấy khả năng kiểm soát tuyệt vời đối với lưu lượng, cho phép điều chỉnh nhiệt độ chính xác.

Phạm vi nhiệt độ: Tối đa 120°C (248°F) – Van phù hợp cho các ứng dụng có nhiệt độ hoạt động lên tới 120°C.
