Van Điều Khiển Áp Suất Độc Lập OPTIMA Compact DN50-300
Phân tích chi tiết van điều khiển áp suất độc lập OPTIMA Compact DN50-300 hãng Frese. Khám phá cấu tạo, ứng dụng chiến lược cho trục chính HVAC và ưu điểm tối ưu năng lượng vượt trội cho hệ Chiller lớn.
Trong các hệ thống điều hòa không khí trung tâm Chiller và phân phối năng lượng quy mô lớn, việc duy trì sự ổn định của dòng chảy tại các trục đường ống chính là chìa khóa để hệ thống vận hành bền bỉ. Sự xuất hiện của dòng Van điều khiển áp suất độc lập OPTIMA Compact DN50-300 đã mang đến một giải pháp công nghệ toàn diện, giúp các kỹ sư MEP và nhà thầu cơ điện giải quyết triệt để các bài toán hóc búa về cân bằng thủy lực động.
Bài viết này sẽ phân tích sâu về cấu tạo, vị trí ứng dụng và những ưu điểm kinh tế – kỹ thuật vượt trội giúp dải van mặt bích từ DN50 đến DN300 này trở thành lựa chọn hàng đầu cho các dự án lớn.

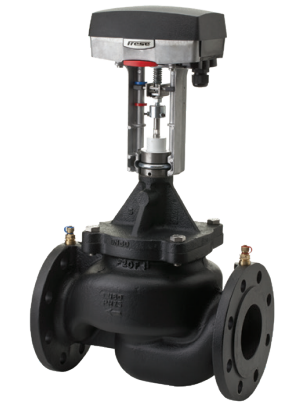

PICV OPTIMA Compact DN50-300
Với OPTIMA Compact, bạn sẽ sở hữu một dòng van cân bằng động và điều khiển nhiệt độ chuyên dụng cho cả hệ thống sưởi ấm lẫn làm mát (HVAC).
OPTIMA Compact kết hợp hoàn hảo ba chức năng trong một thân van nhỏ gọn duy nhất: van cân bằng tự động có thể điều chỉnh trước lưu lượng từ bên ngoài, bộ điều khiển chênh áp tích hợp bên trong, và van điều khiển tuyến tính với quyền hạn van tuyệt đối.
OPTIMA Compact mang lại khả năng điều khiển tuyến tính với quyền hạn van tuyệt đối, bất chấp mọi biến động về áp suất chênh lệch của hệ thống. Điều này giúp kiểm soát chính xác 100% lưu lượng nước phân phối trong toàn bộ tòa nhà.
Ngoài ra, việc ứng dụng đúng cách van OPTIMA Compact có thể giảm đáng kể lượng điện năng tiêu thụ của bơm, đồng thời nâng cao hiệu suất làm việc của các thiết bị thủy lực khác trong hệ thống. Nhờ khả năng kiểm soát nhiệt độ với độ chính xác cao, van cũng mang lại sự thoải mái và tiện nghi tối ưu cho người sử dụng cuối cùng.
Van vận hành bằng cách tự động bù trừ và điều chỉnh theo mức lưu lượng đã cài đặt trước trong điều kiện áp suất đường ống biến động liên tục, song song với việc duy trì khả năng điều khiển tuyến tính toàn phần. Để đạt được lưu lượng theo thiết kế, bạn chỉ cần xoay vòng chia vạch cài đặt trước đơn giản trên cổ van đến điểm giá trị mong muốn (giá trị này có thể dễ dàng xác định bằng cách tra bảng lưu lượng của Frese hoặc sử dụng ứng dụng Frese Valves).
OPTIMA Compact cũng có sẵn dòng sản phẩm phiên bản Veriflow. Phiên bản này được trang bị thêm một cổng đo áp suất/nhiệt độ (P/T Ports) chuyên dụng, cho phép vừa đo đạc lưu lượng thực tế, vừa xác thực mức áp suất chênh lệch tối thiểu đi qua van. Đây là dòng van điều khiển độc lập áp suất (PICV) đầu tiên trên thị trường tích hợp thành công cả hai tính năng này ngay bên trong thân van nguyên bản mà không cần lắp thêm phụ kiện ngoài hay tốn thêm không gian lắp đặt.
Tiết Kiệm Thời Gian, Năng Lượng Và Chi Phí Với Công Nghệ Van Đã Được Cấp Bằng Sáng Chế Của Chúng Tôi
Công nghệ độc lập áp suất đã được cấp bằng sáng chế của Frese là một giải pháp thay thế sáng tạo, mang lại hiệu quả tiết kiệm năng lượng vượt trội so với các phương pháp điều khiển và cân bằng thủy lực truyền thống. Giải pháp này giúp kiểm soát lưu lượng và nhiệt độ một cách chính xác và hiệu quả.
Các dòng van PICV đảm bảo điều kiện lưu lượng thực tế luôn đạt chính xác theo mức thiết kế tại mọi thời điểm, bất chấp mọi biến động áp suất xảy ra trong hệ thống. Chúng cũng loại bỏ hoàn toàn hiện tượng tràn dòng (overflow) – từ đó giúp tiết kiệm đáng kể lượng điện năng tiêu thụ của hệ thống bơm.
Van cân bằng động sở hữu nhiều ưu thế vượt trội khác so với các dòng van cân bằng tĩnh (van cơ) truyền thống. Chúng góp phần đơn giản hóa quy trình thiết kế hệ thống bằng cách loại bỏ hoàn toàn nhu cầu lắp đặt thêm các van cân bằng phụ trợ trên hệ thống đường ống phân phối. Ngoài ra, dòng van này còn mang lại tính linh hoạt cực cao trong trường hợp hệ thống của bạn cần sửa đổi hoặc mở rộng quy mô trong tương lai.
Bởi vì các van điều khiển độc lập áp suất có khả năng tự động thích ứng với bất kỳ thay đổi nào diễn ra trong toàn bộ hệ thống, quá trình chạy thử và nghiệm thu (commissioning) sẽ trở nên dễ dàng hơn rất nhiều do không còn yêu cầu quy trình cân bằng tỷ lệ phức tạp.
OPTIMA Compact

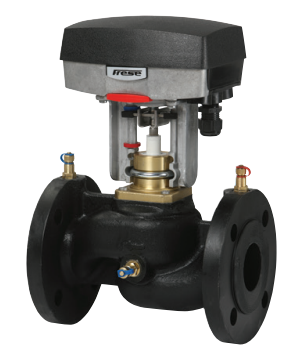

Standard-series and Ultra-series DN50 – DN80
Max. Differential Pressure: 800 kPa
Valve Housing: GJS2-50/GJS-400
Pressure Class: PN16/25
Temperature Range: -10°C to 120°C
Flow Range: 1.4 m3/h to 43 m3/h
OPTIMA Compact
Standard-series DN100- DN150 and Ultra-series DN100- DN125
Max. Differential Pressure: 800 kPa
Valve Housing: GJS-250/GJS-400
Pressure Class: PN16/25
Temperature Range: -10°C to 120°C (see details in technote)
Flow Range – Standard-series: 12.1 m3/h to 195 m3/h
Flow Range – Ultra-series: 5.3 m3/h to 90.0 m3/h
OPTIMA Compact

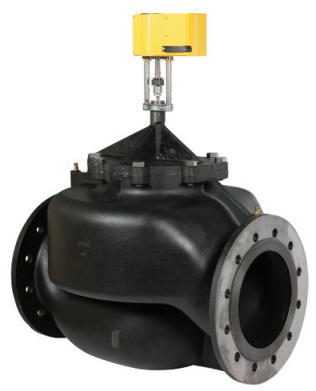

Standard-series DN200 – DN300
Max. Differential Pressure: 800 kPa
Valve Housing: GJS-400
Pressure Class: PN16/25
Temperature Range: -10°C to 120°C (see details in technote)
Flow Range: 95 m3/h to 600 m3/h

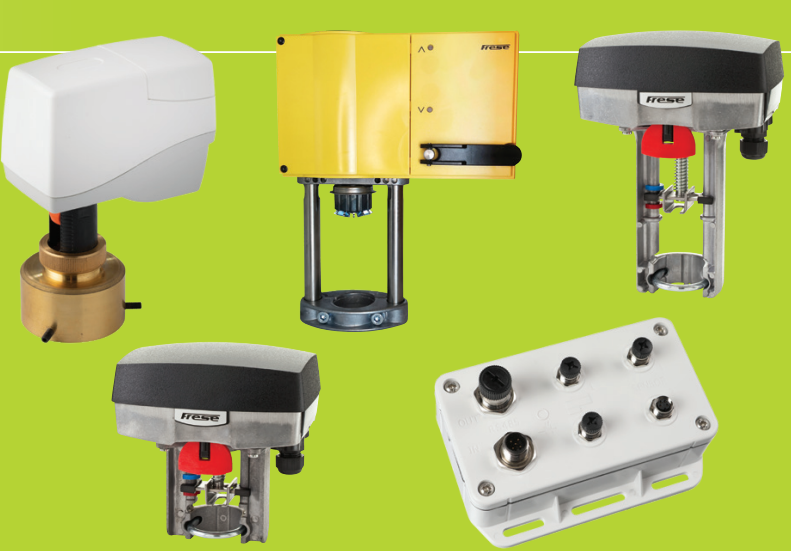

OPTIMA Compact Actuator Programme DN50-DN300
Frese cung cấp nhiều loại bộ truyền động khác nhau, từ điều khiển cơ bản 0-10 V đến dòng LOGICA Digital, Energy-series thông minh mới nhất. Điều này mang lại cho chúng tôi sự linh hoạt để giúp bạn tìm ra giải pháp hoàn toàn phù hợp với dự án cụ thể của bạn.
Chương trình bộ truyền động bao gồm:
- LOGICA Digital, Energy-series (BACnet hoặc Modbus) chỉ dành cho dòng DN50 Ultra
- Bộ truyền động cơ điện; điều chỉnh 0-10 V và 3 vị trí,
- Bộ truyền động cơ điện; lò xo hồi vị. Bộ chuyển đổi MODBUS của Frese có thể được sử dụng để ứng dụng các bộ truyền động tiêu chuẩn của chúng tôi trong hệ thống Modbus.

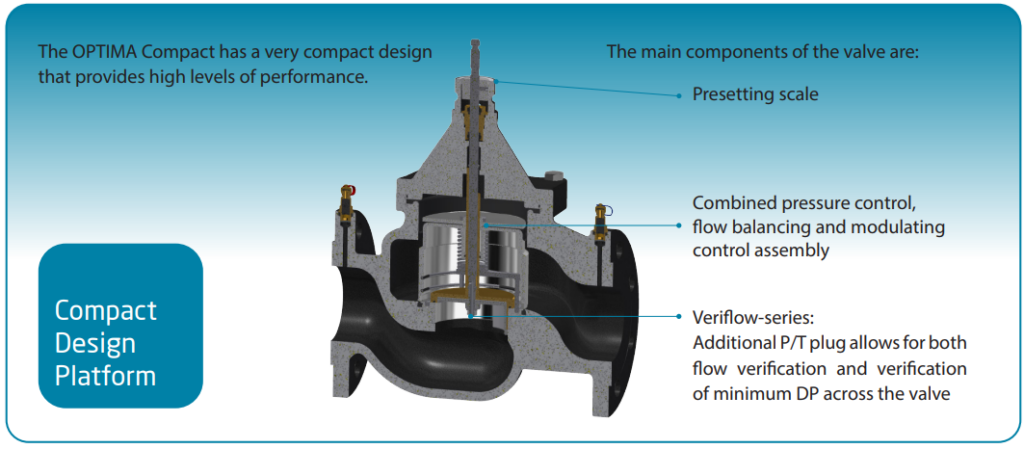

The OPTIMA Compact has a very compact design that provides high levels of performance.
Bằng cách lắp đặt OPTIMA Compact trên dàn xử lý không khí, PICV đảm bảo cân bằng lưu lượng chính và loại bỏ việc sử dụng cả van cân bằng tĩnh và van điều khiển áp suất chênh lệch.
Các dàn xử lý không khí có diện tích cuộn dây lớn sẽ có nhiệt độ đồng đều ở tất cả các phần của cuộn dây, cung cấp khả năng kiểm soát nhiệt độ chính xác và mối quan hệ trực tiếp giữa nhiệt độ cuộn dây và công suất đầu ra.
Van OPTIMA Compact, dòng Veriflow cung cấp thêm một đầu cắm P/T trên các van mặt bích. Điều này cho phép đo cả lưu lượng và áp suất chênh lệch tối thiểu qua van.
Đây là van PICV đầu tiên trên thị trường tích hợp cả hai chức năng này trong vỏ van nguyên bản mà không cần thêm phụ kiện và không yêu cầu thêm không gian.

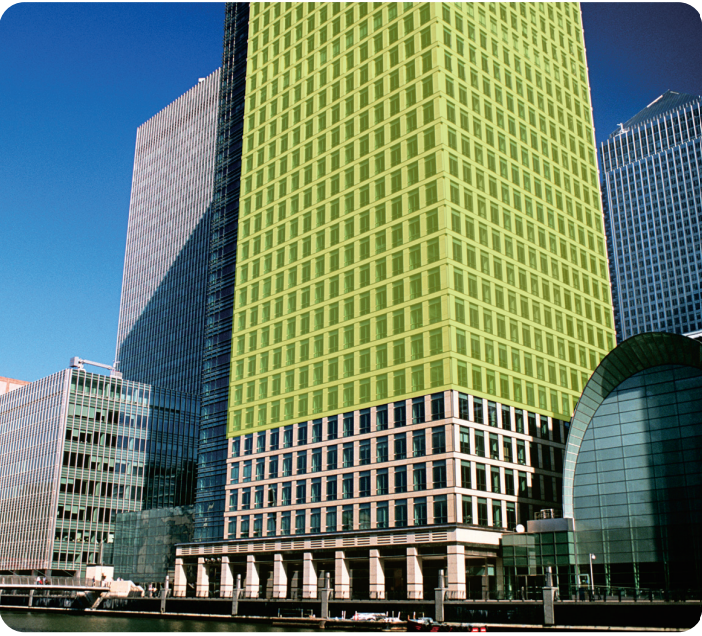

Thử nghiệm thực tế · Canary Wharf London
Bằng việc lắp đặt dòng van OPTIMA Compact cho dàn xử lý không khí (AHU), van PICV đảm bảo khả năng cân bằng lưu lượng của vòng tuần hoàn sơ cấp, đồng thời loại bỏ hoàn toàn việc phải sử dụng cả van cân bằng tĩnh (van cơ) lẫn van điều khiển chênh áp độc lập.
Các dàn AHU có diện tích coil lạnh/sưởi lớn sẽ đạt được mức nhiệt độ đồng đều tại tất cả các vị trí của dàn coil, mang lại khả năng kiểm soát nhiệt độ chính xác tuyệt đối và tạo ra mối tương quan trực tiếp giữa nhiệt độ dàn coil với công suất đầu ra.

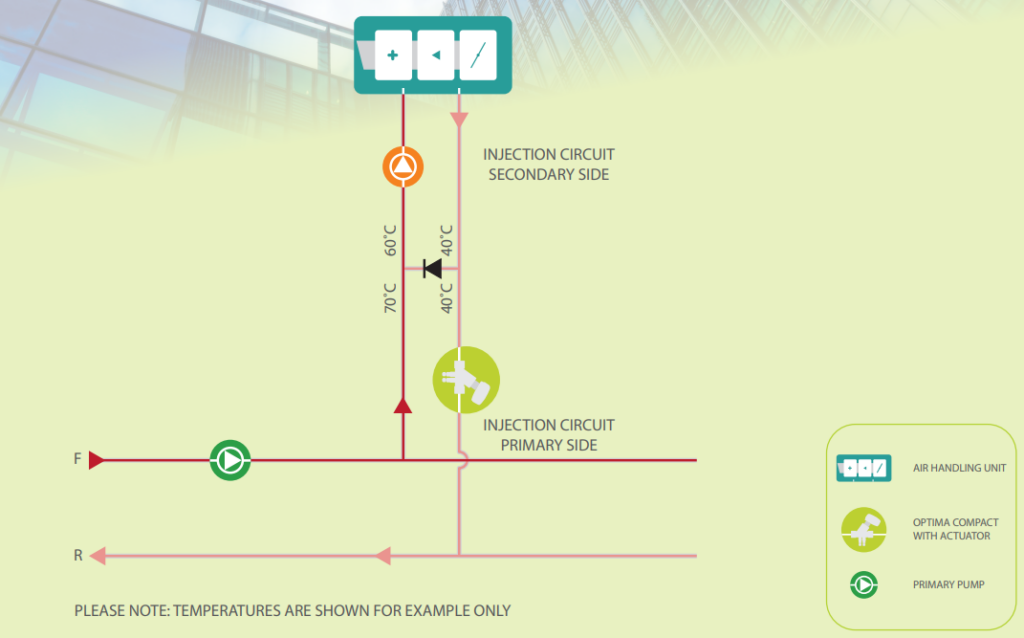

Ví Dụ Về Ứng Dụng Cho AHU
MẠCH PHUN (INJECTION CIRCUIT) — PHÍA SƠ CẤP (PRIMARY SIDE)
- F (Flow): Đường cấp
- R (Return): Đường hồi
MẠCH PHUN (INJECTION CIRCUIT) — PHÍA THỨ CẤP (SECONDARY SIDE)
- 60°C / 70°C — 40°C / 40°C
- LƯU Ý: CÁC THÔNG SỐ NHIỆT ĐỘ TRÊN CHỈ MANG TÍNH CHẤT MINH HỌA
- AIR HANDLING UNIT: Dàn xử lý không khí (AHU)
- OPTIMA COMPACT WITH ACTUATOR: Van OPTIMA Compact tích hợp động cơ điều khiển
- PRIMARY PUMP: Bơm sơ cấp
- CIRCULATION PUMP: Bơm tuần hoàn
Trong suốt hơn 30 năm qua, Frese đã chuyên sâu vào việc thiết kế và sản xuất các giải pháp kiểm soát lưu lượng động độc lập áp suất cho các ứng dụng sưởi ấm và làm mát. Giải pháp của chúng tôi phục vụ đa dạng các phân khúc thị trường bao gồm: tổ hợp văn phòng thương mại, khách sạn, cơ sở giáo dục, phức hợp thể thao và các tòa nhà chung cư cao cấp.
Khả Năng Tiết Kiệm Điện Năng Của Bơm
Các thử nghiệm thực tế tại dự án Canary Wharf, London đã chứng minh việc lắp đặt van PICV OPTIMA Compact giúp cắt giảm đáng kể chi phí điện năng của hệ thống bơm. Mức tiết kiệm lên tới 35% đã đạt được nhờ giá trị Delta T trong hệ thống cao hơn. Đây là kết quả trực tiếp từ việc gia tăng độ ổn định của hệ thống thông qua công nghệ độc lập áp suất đã được cấp bằng sáng chế của Frese.
Bên cạnh khoản tiết kiệm này, hệ thống có thể tiết kiệm thêm 50% nữa thông qua việc đơn giản hóa thiết kế đường ống và tối ưu hóa quy trình điều khiển bơm thông minh.
