Trong bối cảnh tối ưu hóa năng lượng trở thành tiêu chuẩn bắt buộc cho các tòa nhà thông minh và trung tâm dữ liệu (Data Center), hệ thống thủy lực HVAC công suất lớn đòi hỏi những giải pháp kiểm soát lưu lượng khắt khe hơn bao giờ hết. Đối với các đường ống trục chính hoặc các cụm Chiller công suất lớn, dòng Van điều khiển độc lập áp suất (PICV) Frese OPTIMA Compact Veriflow DN300 nổi lên như một giải pháp công nghệ dẫn đầu thị trường.

Bài viết này sẽ phân tích chi tiết từ cấu tạo kỹ thuật, nguyên lý vận hành độc quyền Veriflow đến những giá trị kinh tế – kỹ thuật thực tế mà model kích cỡ lớn này mang lại cho các kỹ sư MEP và nhà thầu cơ điện B2B.

1. Tổng Quan Về Frese OPTIMA Compact Veriflow DN300

Chi Tiết Van Picv Frese Optima Compact Veriflow Dn300 – Giải Pháp Thủy Lực Đỉnh Cao Cho Hệ Thống Hvac Lớn 5

Frese OPTIMA Compact Veriflow DN300 là dòng van PICV (Pressure Independent Control Valve) cỡ lớn, được thiết kế chuyên dụng cho các hệ thống tuần hoàn nước nóng hoặc nước cấp Chiller (Chilled Water) trong các dự án công nghiệp và thương mại quy mô lớn.

Khác với các dòng van cân bằng cơ truyền thống hoặc van cố định lưu lượng (FODRV), dòng van này kết hợp 3 chức năng cốt lõi trên cùng một thân van duy nhất:

Cân bằng thủy lực động: Tự động bù trừ các dao động áp suất của hệ thống.
Điều khiển tuyến tính: Đảm bảo quyền hạn van đạt mức tối ưu (100% Valve Authority).
Xác thực lưu lượng (Veriflow): Khả năng đo đạc và kiểm tra lưu lượng thực tế một cách chính xác.

2. Thông Số Kỹ Thuật Ấn Tượng Của Model DN300

Để đáp ứng các đường ống lớn chịu áp lực cao, kết cấu cơ khí của Frese OPTIMA Compact DN300 được chế tạo cực kỳ nghiêm ngặt:

Tiêu chuẩn kỹ thuật	Thông số chi tiết
Kích cỡ đường ống (Size)	DN300 (Flanged – Kết nối mặt bích)
Vật liệu thân van (Housing)	Gang dẻo (Ductile Iron – GGG40)
Vật liệu màng / Lò xo	Thép không gỉ (Stainless Steel) / EPDM
Dải lưu lượng (Flow Range)	Lên tới 600 m³/h (hoặc tùy biến theo dải cài đặt áp suất chênh lệch)
Áp suất làm việc (Pressure Rating)	PN16 / PN25
Dải nhiệt độ chất lỏng	-10°C đến 120°C
Độ rò rỉ (Leakage Rate)	Class IV (IEC 60534-4)

3. Công Nghệ Đột Phá: Điểm Khác Biệt Từ Chữ “Veriflow”

Điểm “ăn tiền” lớn nhất của model này nằm ở hậu tố Veriflow. Ở các dòng van PICV thông thường trên thị trường, việc xác định lưu lượng thực tế đi qua van khi hệ thống đang vận hành thường phụ thuộc vào các thuật toán ước tính hoặc đồ thị từ nhà sản xuất dựa trên độ mở của actuator (động cơ van).

Tuy nhiên, với công nghệ Veriflow của Frese:

Tích hợp đầu đo áp suất chênh lệch P/T Ports cố định: Thiết kế cho phép kỹ sư đo trực tiếp độ sụt áp qua màng van điều khiển.
Xác thực dòng chảy thời gian thực: Kết hợp với thiết bị đo chuyên dụng của Frese, bạn có thể đọc chính xác lưu lượng thực tế (m³/h) đang chạy qua hệ thống mà không cần lắp đặt thêm các đồng hồ đo lưu lượng (Flow meter) đắt đỏ và tốn diện tích trên đường ống chính.
Minh bạch hóa quá trình Ủy thác hệ thống (Commissioning): Giúp nhà thầu dễ dàng chứng minh hệ thống đạt chuẩn thiết kế, rút ngắn 80% thời gian cân bằng động tại công trường.

4. Nguyên Lý Vận Hành Độc Lập Áp Suất Và Tối Ưu Hóa Delta T (Delta T)

Hệ Chiller lớn thường đối mặt với “Hội chứng Delta T thấp” (Delta T syndrome) do lưu lượng nước chảy qua các dàn trao đổi nhiệt quá nhanh khi tải thay đổi, gây lãng phí năng lượng bơm cực kỳ lớn.

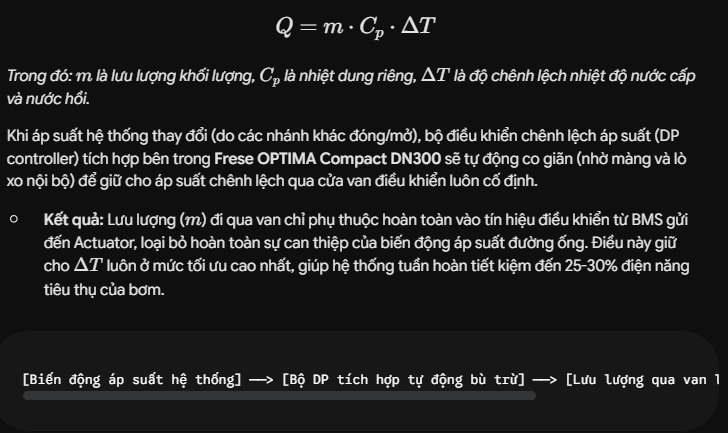

Công thức tính công suất lạnh:

Chi Tiết Van Picv Frese Optima Compact Veriflow Dn300 – Giải Pháp Thủy Lực Đỉnh Cao Cho Hệ Thống Hvac Lớn 7

5. Đánh Giá Ưu Điểm Và Nhược Điểm Thực Tế

Ưu Điểm:

Thiết kế Compact tối ưu không gian: Mặc dù là size lớn DN300, nhưng việc tích hợp 3 trong 1 giúp chiều dài tổng thể của van ngắn hơn nhiều so với việc lắp đặt cụm van cơ + van điều khiển + đồng hồ đo riêng lẻ.
Quyền hạn van tối đa (Valve Authority = 1.0): Van có thể điều khiển tuyến tính mượt mà từ 0% đến 100% hành trình mà không bị méo đặc tính dòng chảy, giúp kiểm soát nhiệt độ phòng cực kỳ chính xác.
Tiết kiệm chi phí đầu tư (CAPEX): Giảm số lượng mối nối bích, giảm nhân công lắp đặt và loại bỏ các thiết bị phụ trợ đi kèm trên đường ống.

Nhược Điểm / Lưu Ý:

Yêu cầu chất lượng nước: Do có màng van và lò xo cơ khí chính xác bên trong để tự động bù áp, nguồn nước trong hệ thống HVAC cần được lọc tách cặn (Strainer) và xử lý hóa chất tốt để tránh kẹt cặn bẩn, đặc biệt là trong giai đoạn súc rửa đường ống ban đầu.
Trọng lượng lớn: Thân van bằng gang dẻo DN300 có trọng lượng khá nặng, đòi hỏi hệ thống giá đỡ (gối đỡ ống) phải được tính toán kỹ lưỡng khi lắp đặt trên cao.

6. Ứng Dụng Thực Tế

Van PICV Frese OPTIMA Compact Veriflow DN300 là lựa chọn hàng đầu cho:

Đường ống nước hồi/cấp trung tâm của các tổ hợp Chiller Plant công suất lớn.
Trục chính phân phối nước cho các tòa nhà siêu cao tầng (High-rise buildings).
Hệ thống làm mát trung tâm dữ liệu (Data Center Cooling) – nơi yêu cầu độ tin cậy tuyệt đối và kiểm soát nhiệt độ chính xác từng giây.
Hệ thống năng lượng khu vực (District Cooling/Heating).

Kết Luận

Frese OPTIMA Compact Veriflow DN300 không chỉ đơn thuần là một chiếc van cơ khí; nó là giải pháp số hóa và tối ưu năng lượng thông minh cho các hệ thống thủy lực HVAC quy mô lớn. Khả năng xác thực lưu lượng trực tiếp qua công nghệ Veriflow mang lại lợi thế vượt trội cho cả đơn vị thiết kế, nhà thầu thi công lẫn chủ đầu tư trong việc vận hành và kiểm soát chi phí năng lượng.

Nếu anh/chị cần thêm tài liệu kỹ thuật (Datasheet), file CAD/BIM mẫu của dòng van Frese OPTIMA Compact Veriflow DN300 hoặc cần tư vấn giải pháp thủy lực tối ưu cho dự án sắp tới, hãy để lại ý kiến dưới phần bình luận hoặc liên hệ ngay với chúng em để được hỗ trợ nhanh nhất!
