Tối Ưu Hiệu Suất Hệ Thống Variable Speed Chiller Phòng Máy Nhờ Giải Pháp Van Frese Đan Mạch

Tối Ưu Hiệu Suất Hệ Thống Variable Speed Chiller Phòng Máy

Trong xu hướng thiết kế hệ thống điều hòa không khí trung tâm (Chiller Plant) hiện đại, việc sử dụng các cụm Variable Speed Chiller (Chiller biến tần/Chiller tốc độ biến thiên) kết hợp cùng hệ thống bơm lưu lượng biến thiên (Variable Flow System) đang trở thành giải pháp tiêu chuẩn. Công nghệ này cho phép Chiller linh hoạt điều chỉnh công suất máy nén theo tải thực tế của tòa nhà, mang lại tiềm năng tiết kiệm năng lượng cực kỳ lớn.

Tuy nhiên, tiềm năng này chỉ có thể biến thành hiện thực nếu hệ thống thủy lực tại phòng máy (Plant Room) được kiểm soát một cách chính xác tuyệt đối. Bài viết này được biên soạn bởi các kỹ sư ứng dụng dựa trên tài liệu chuyên ngành của hãng Frese (Đan Mạch) về ứng dụng: Variable Speed Chiller – Plant Room (Tối ưu hóa hệ thống Chiller biến tần tại phòng máy).

1. Thách Thức Thủy Lực Khi Vận Hành Variable Speed Chiller

Khác với các dòng Chiller tốc độ cố định (Constant Speed) truyền thống vốn yêu cầu lưu lượng nước qua bình bốc hơi gần như không đổi, Variable Speed Chiller cho phép lưu lượng nước qua bình bay hơi biến thiên theo một dải tải nhất định (tùy thuộc vào quy định của nhà sản xuất).

Mặc dù mang lại sự linh hoạt cao, cơ chế này lại đặt ra một bài toán khắt khe về mặt kiểm soát lưu lượng động:

Sự biến động áp suất liên tục: Khi các thiết bị tiêu thụ đầu cuối (AHU, FCU) liên tục thay đổi góc mở van hai ngả theo tải phòng, áp suất chênh lệch trên hệ thống đường ống trục chính tại phòng máy sẽ dao động dữ dội theo thời gian thực.
Nguy cơ sụt giảm quyền hạn van: Biến động áp suất khiến cụm van điều khiển thông thường bị sụt giảm nặng nề về mặt quyền hạn (Valve Authority). Van không thể điều tiết tuyến tính mịn màng, dẫn đến hiện tượng điều khiển sai lệch, gây mất ổn định dòng vào Chiller.
Hội chứng Delta T thấp (Delta T Syndrome): Sự mất kiểm soát lưu lượng dẫn đến hiện tượng tràn dòng (Overflow) ở các mạch nhánh. Nước hồi về phòng máy không đạt được khoảng chênh lệch nhiệt độ thiết kế, trực tiếp làm suy giảm hiệu suất COP của Variable Speed Chiller, khiến thiết bị tiêu hao điện năng vượt mức kiểm soát.

2. Giải Pháp Toàn Diện Từ Van PICV Frese OPTIMA Compact (DN50 – DN300)

Để giải quyết triệt để các thách thức trên và giải phóng hoàn toàn khả năng tiết kiệm điện của Chiller biến tần, giải pháp tối ưu từ Frese Đan Mạch là ứng dụng dòng Van điều khiển độc lập áp suất (PICV) Frese OPTIMA Compact (kích cỡ mặt bích lớn chuyên dụng cho phòng máy).

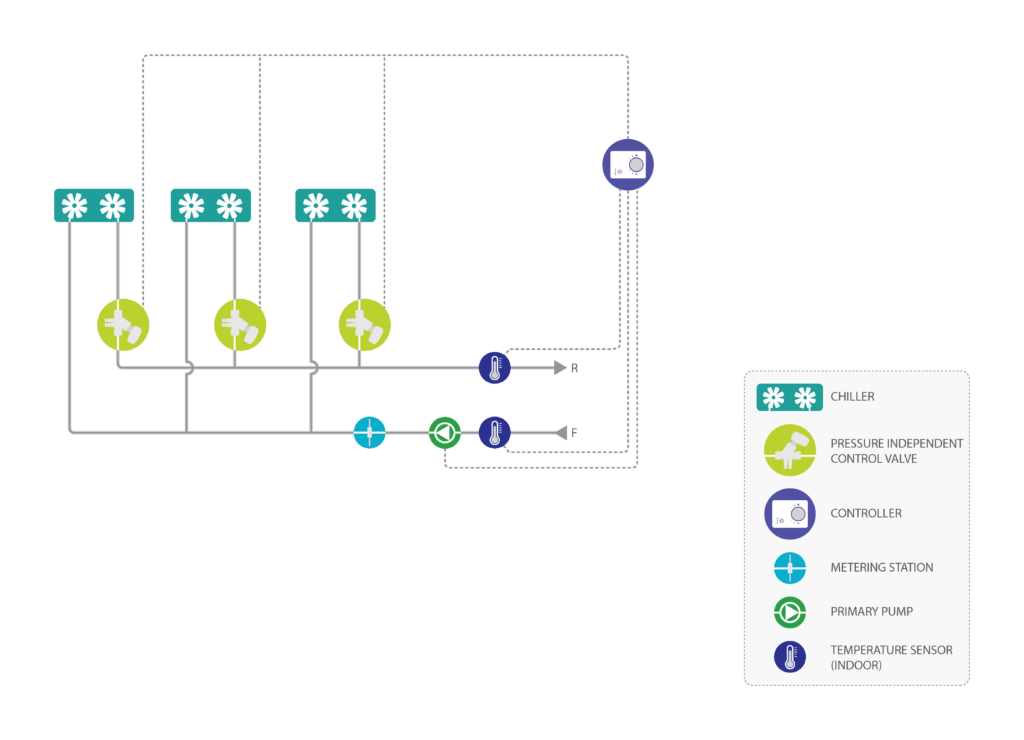

Tối Ưu Hiệu Suất Hệ Thống Variable Speed Chiller Phòng Máy Nhờ Giải Pháp Van Frese Đan Mạch — **Van điều khiển độc lập áp suất (PICV) Frese OPTIMA Compact**

[Mạch Phân Phối Tải Biến Thiên] <─── [Đường Cấp / Hồi Chính]
                                           │
                                  ┌────────┴────────┐
                                  │ ┌─────────────┐ │
                                  │ │  Van PICV   │ │ <── (Hấp thụ dao động áp suất trục chính,
                                  │ │ Frese OPTIMA│ │      bảo toàn lưu lượng vào Chiller)
                                  │ └─────────────┘ │
                                  └────────┬────────┘
                                           │
[Cụm Variable Speed Chiller] <─────────────┘

Nguyên lý vận hành và kiểm soát thông minh:

Quyền hạn van tuyệt đối (Valve Authority = 1.0): Nhờ bộ điều khiển chênh áp (DP Controller) nội bộ gồm màng cao su EPDM chịu lực và lò xo thép không gỉ tự động co giãn theo thời gian thực. Mọi biến động áp suất từ đường ống chính (lên tới 800 kPa / 8 bar) đều bị triệt tiêu hoàn toàn ngay tại cửa van. Chênh áp đi qua buồng điều tiết tuyến tính luôn giữ cố định như một hằng số, giúp đặc tính dòng chảy tuyến tính lý tưởng trong mọi trạng thái.
Điều tiết chính xác theo tín hiệu BMS: Khi hệ thống quản lý tòa nhà BMS phát lệnh điều chỉnh lưu lượng dựa trên thuật toán tối ưu hóa tải của Variable Speed Chiller, động cơ (Actuator) sẽ dịch chuyển trục van theo phương dọc trục, tận dụng 100% hành trình toàn phần (Full stroke). Dòng nước đi vào bình bốc hơi Chiller được kiểm soát mượt mà, chính xác đúng và đủ theo nhu cầu vận hành thực tế.
Giữ vững Delta T lý tưởng: Bằng cách khống chế hoàn toàn tình trạng tràn dòng (Overflow) khi hệ thống chạy non tải, van Frese giữ cho khoảng chênh lệch nhiệt độ nước cấp và nước hồi luôn đạt mức tối ưu. Chiller biến tần hoạt động ở điểm hiệu suất cao nhất, giúp công trình cắt giảm từ 25% đến 35% chi phí điện năng hệ thống Chiller và bơm tuần hoàn.

3. Đồng Bộ Hệ Cấp Nước Nóng Trung Tâm Với Van Thép Không Gỉ Tiêu Chuẩn Cao

Tại các tổ hợp công trình lớn, phòng máy trung tâm không chỉ có cụm Chiller làm lạnh mà còn tích hợp hệ thống sưởi hoặc cấp nước nóng sinh hoạt trung tâm (Domestic Hot Water – DHW) kết nối song song. Để tối ưu hóa năng lượng toàn diện cho cả hai hệ thống, dải sản phẩm Van cân bằng nhiệt tự động Frese CirCon & TemCon (DN15 – DN20) được ứng dụng cho các trục đường ống hồi nước nóng:

Vật liệu cao cấp Stainless Steel AISI 316: Toàn bộ thân van và cấu trúc cơ khí nội bộ tiếp xúc với nước được chế tạo hoàn toàn từ thép không gỉ AISI 316 nhằm chống ăn mòn và bám cặn tối đa trong môi trường nước nóng tuần hoàn liên tục. Sản phẩm đạt các chứng nhận an toàn ngành nước khắt khe hàng đầu thế giới bao gồm WRAS Approval và VA Approval.
Cân bằng nhiệt tự động vô cấp: Van tự động điều tiết lưu lượng dựa trên sự thay đổi nhiệt độ thực tế của dòng chảy (dải cài đặt từ 37 độ C – 65 độ C) thông qua thang chia vạch vô cấp trực quan. Van ngăn chặn lượng nước hồi nóng vô ích quay về phòng máy khi hệ thống đã đủ nhiệt, hỗ trợ đắc lực trong việc giữ ổn định phụ tải nền.
Khử khuẩn chủ động chống vi khuẩn Legionella (Dòng TemCon): Tích hợp sẵn cơ chế bypass nhiệt độ cao từ 70 độ C – 80 độ C phục vụ công tác sục rửa, khử trùng định kỳ (Pasteurisation) , tiêu diệt triệt để vi khuẩn Legionella nguy hiểm ký sinh trong nước ấm. Tính năng này vận hành linh hoạt bằng tay hoặc tự động hóa hoàn toàn bằng cách lắp thêm bộ kit động cơ điều khiển (Actuator kit) của Frese và kết nối đồng bộ về hệ thống BMS trung tâm.
Trang bị sẵn vỏ bọc cách nhiệt tiêu chuẩn: Để tăng cường tối đa hiệu suất năng lượng và giảm thiểu tổn thất nhiệt lượng ra môi trường xung quanh phòng máy, dải van nhiệt CirCon & TemCon luôn được hãng Frese cung cấp sẵn vỏ bọc cách nhiệt (Insulation) đi kèm làm tiêu chuẩn.

4. Các Lợi Ích Kỹ Thuật & Kinh Tế Vượt Trội Cho Dự Án

Bảo vệ toàn diện cho Variable Speed Chiller: Kiểm soát lưu lượng mịn màng giúp bảo vệ máy nén biến tần khỏi các cú sốc thủy lực do thay đổi dòng đột ngột, kéo dài tuổi thọ cơ khí cho thiết bị đắt tiền nhất phòng máy.
Rút ngắn 80% thời gian nghiệm thu (Commissioning): Tính năng tự động cân bằng động biến hệ thủy lực phức tạp thành các mạch độc lập tự thích ứng. Nhà thầu MEP không cần quy trình đo đạc hiệu chỉnh tỷ lệ tuần tự bằng máy đo cơ học. Kỹ sư chỉ cần thiết lập trước thông số lưu lượng đỉnh (Q_{max}) trên cổ van thông qua thang chia vạch vô cấp bên ngoài, hệ thống sẽ tự động đạt trạng thái cân bằng động lý tưởng.
Tiết kiệm diện tích lắp đặt phòng máy: Thiết kế khí động học tiên tiến vượt trội của Frese cho phép van lắp đặt linh hoạt ngay sau các đoạn co cút, khớp uốn cong mà hoàn toàn không đòi hỏi khoảng cách đoạn ống thẳng tối thiểu ở cả đầu vào và đầu ra, giải phóng tối đa diện tích chật hẹp trong phòng máy.

5. Đối Tác Tư Vấn Giải Pháp Thủy Lực Frese Uy Tín Tại Việt Nam

Việc tính toán và thiết lập cấu hình thủy lực cho hệ thống Chiller biến tần tốc độ biến thiên đòi hỏi độ chính xác cao về mặt chuyên môn kỹ thuật. Wili Co., Ltd tự hào là đối tác phân phối chính thức thương hiệu van Frese tại thị trường Việt Nam, mang đến giải pháp toàn diện cho công trình của bạn:

Cam kết hàng chính hãng 100%: Nhập khẩu trực tiếp từ nhà máy Frese tại Đan Mạch, đầy đủ chứng chỉ CO, CQ, tài liệu kỹ thuật gốc và chứng nhận chất lượng Châu Âu.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư ứng dụng của Wili hỗ trợ giả lập thủy lực, tính toán sụt áp và lựa chọn kích cỡ van (Sizing) tối ưu nhất dựa trên bản vẽ thiết kế dự án bằng phần mềm chuyên dụng của hãng.
Đồng hành toàn diện tại công trường: Sẵn sàng hỗ trợ nhà thầu trong giai đoạn cài đặt thông số chạy thử (Pre-setting) và nghiệm thu bàn giao hệ thống thủy lực thực tế.
