Ứng Dụng Van PICV Frese Cho Dàn Lạnh FCU
Trong các tòa nhà văn phòng hạng A, tổ hợp khách sạn cao cấp hay trung tâm thương mại, hệ thống điều hòa không khí trung tâm Chiller sử dụng các dàn lạnh FCU (Fan Coil Unit) là phương thức làm mát phổ biến nhất. Tuy nhiên, với số lượng FCU lên tới hàng trăm, thậm chí hàng ngàn thiết bị trong một dự án, việc làm sao để phân phối chính xác lưu lượng nước lạnh đến từng dàn coil khi hệ thống thay đổi tải liên tục luôn là bài toán hóc búa đối với các kỹ sư và nhà thầu MEP.
Bài viết này được biên soạn bởi các kỹ sư ứng dụng dựa trên tài liệu chuyên ngành của hãng Frese (Đan Mạch) về ứng dụng: Fan Coil Unit Application – PICV control (Kiểm soát dàn lạnh FCU bằng công nghệ van thông minh PICV).
1. Những Thách Thức Thủy Lực Thường Gặp Tại Hệ Thống FCU Truyền Thống
Tại các dự án sử dụng cụm van cơ truyền thống (van cân bằng tĩnh kết hợp van điều khiển 2 ngả độc lập), hệ thống rất dễ rơi vào trạng thái mất cân bằng thủy lực động nghiêm trọng:
- Hiện tượng tràn lưu lượng (Overflow): Khi một số tầng hoặc phòng đóng bớt điều hòa, áp suất chênh lệch trên trục đứng chính tăng vọt. Áp suất dư thừa này đẩy dòng nước lạnh chảy qua các dàn FCU lân cận nhanh hơn mức cần thiết. Nước không kịp trao đổi nhiệt với không khí, dẫn đến “Hội chứng Delta T thấp” (Delta T Syndrome), khiến Chiller và bơm tuần hoàn phải làm việc quá công suất một cách vô ích.
- Dao động nhiệt độ phòng liên tục: Do quyền hạn van điều khiển cơ học truyền thống bị sụt giảm nặng nề khi áp suất biến động, van không thể điều tiết tuyến tính mịn màng. Phòng lúc quá lạnh, lúc quá nóng, gây mất tiện nghi cho người sử dụng và làm sụt giảm tuổi thọ của động cơ van (Actuator) do phải liên tục đóng/mở để bù áp.
2. Giải Pháp Toàn Diện Từ Van PICV Frese OPTIMA Compact (DN15 – DN32)
Để giải quyết triệt để các hạn chế trên, hãng Frese mang đến giải pháp thay thế hoàn hảo: Ứng dụng Van điều khiển độc lập áp suất (PICV) Frese OPTIMA Compact trực tiếp tại đường nước hồi của mỗi dàn lạnh FCU.

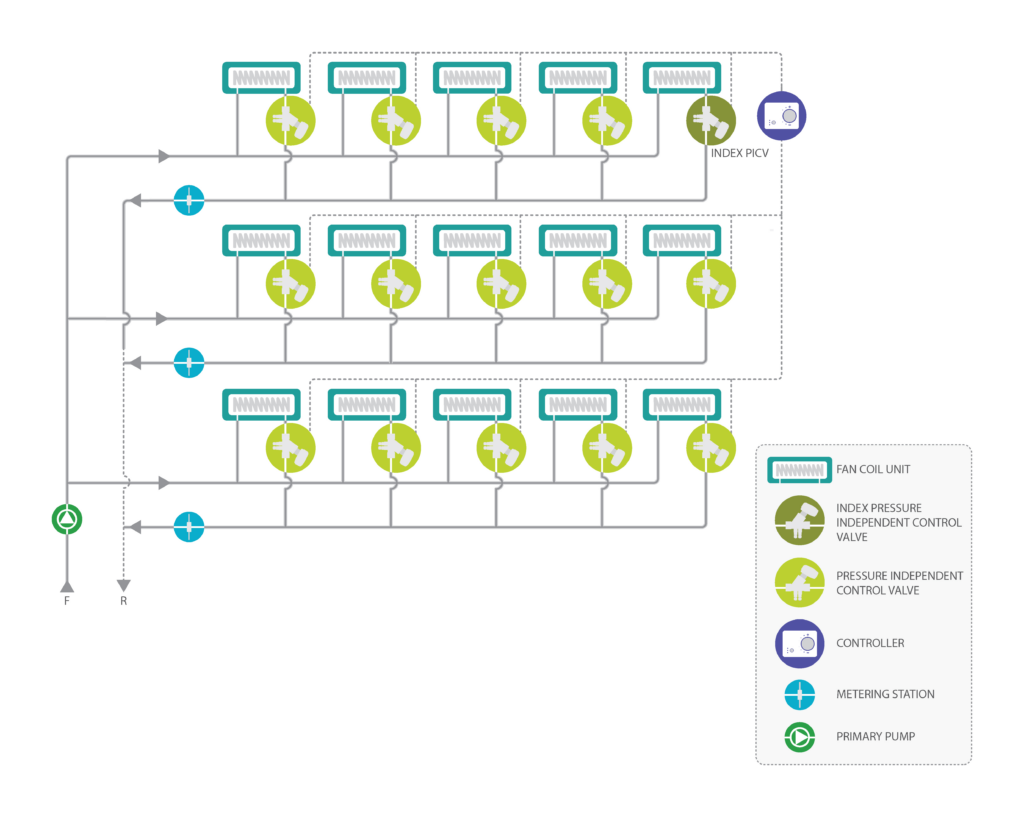

[Trục Cấp Nước Lạnh Chính] ───────────────────────────> [Dàn Lạnh FCU]
│
┌────────┴────────┐
│ ┌─────────────┐ │
│ │ Van PICV │ │ <── (Tự động bù áp thời gian thực,
│ │ Frese OPTIMA│ │ đảm bảo lưu lượng chuẩn 100%)
│ └─────────────┘ │
└────────┬────────┘
│
[Trục Hồi Nước Lạnh Chính] <─────────────────────────────────┘
2.1. Cấu Tạo Cơ Khí Đột Phá “3 Trong 1”
Van PICV Frese OPTIMA Compact tích hợp gọn gàng 3 chức năng cốt lõi vào một thân van bằng đồng DZR cao cấp chống khử kẽm:
- Bộ giới hạn lưu lượng đỉnh (Presetting): Cho phép cài đặt trước lưu lượng định mức lý thuyết cho FCU trực tiếp trên cổ van qua thang chia vạch vô cấp mượt mà.
- Bộ điều khiển chênh áp nội bộ (Integrated DP Controller): Sử dụng hệ thống màng cao su EPDM và lò xo thép không gỉ tự động co giãn để hấp thụ hoàn toàn sự tăng/giảm áp suất trên đường ống.
- Van điều khiển tuyến tính (Modulating Control Valve): Kết nối với động cơ điện để điều tiết lượng nước lạnh đi vào dàn coil dựa trên tín hiệu nhiệt độ phòng thực tế từ bộ Thermostat hoặc hệ thống BMS.
2.2. Nguyên Lý Hoạt Động “Hai Chuyển Động Độc Lập”
Công nghệ cốt lõi độc quyền đã được cấp bằng sáng chế của Frese chia việc vận hành thành hai chuyển động tách biệt:
- Khi thiết lập lưu lượng đỉnh (Presetting), cửa thu nước đầu vào dịch chuyển theo phương hướng tâm (radially), hoàn toàn không làm ảnh hưởng hay thu hẹp chiều dài hành trình van.
- Khi điều tiết theo tải phòng (Modulating), động cơ đẩy trục van dịch chuyển theo phương dọc trục (axial), tận dụng trọn vẹn 100% hành trình toàn phần (Full stroke) tại mọi thời điểm.
Nhờ cơ chế này kết hợp với bộ màng bù áp tự động, chênh áp qua buồng điều tiết luôn được giữ cố định như một hằng số. Van bảo toàn quyền hạn van tuyệt đối ở mức tối đa (Valve Authority = 1.0). Mọi biến động áp suất từ hệ thống trục chính (lên tới 800 kPa) đều bị triệt tiêu hoàn toàn, giúp dòng chảy qua FCU đạt độ chính xác tuyến tính 100% theo nhu cầu thực tế.
3. Các Lợi Ích Kỹ Thuật & Kinh Tế Cốt Lõi Cho Công Trình
- Kiểm soát nhiệt độ mịn màng, tăng độ tiện nghi: Nhờ hành trình van toàn phần và quyền hạn van bằng 1, nhiệt độ trong phòng được giữ ổn định ở mức cài đặt, loại bỏ hiện tượng sốc nhiệt, mang lại sự thoải mái cao nhất cho người dùng cuối. Kéo dài tuổi thọ cho cả thân van lẫn động cơ điều khiển.
- Tiết kiệm đến 35% điện năng hệ thống bơm: Việc loại bỏ hoàn toàn hiện tượng tràn dòng (Overflow) tại tất cả các FCU giúp giữ vững khoảng chênh lệch nhiệt độ nước cấp/hồi (Delta T) ở mức tối ưu thiết kế. Hệ thống bơm biến tần (VSD) không phải tăng công suất chạy bù dòng tràn, cắt giảm ngay 35% chi phí điện năng vận hành (OPEX).
- Tiết kiệm chi phí đầu tư ban đầu (CAPEX): Thiết kế tích hợp nhỏ gọn thay thế cho 3 van rời giúp nhà thầu giảm thiểu số lượng mối nối ren, giảm vật tư phụ, tiết kiệm không gian lắp đặt chật hẹp phía trên trần thạch cao của các phòng khách sạn, căn hộ.
- Rút ngắn 80% thời gian nghiệm thu (Commissioning): Hệ thống thủy lực tự động đạt trạng thái cân bằng động lý tưởng mà không cần quy trình đo đạc hiệu chỉnh tỷ lệ tuần tự phức tạp bằng máy cơ học. Kỹ sư chỉ cần cài đặt trước thông số lưu lượng dựa trên bảng tra của Frese, giúp dự án sớm bàn giao để đưa vào khai thác sinh lời.
- Không yêu cầu đoạn ống thẳng: Thiết kế khí động học tối ưu của Frese cho phép van có thể lắp đặt linh hoạt ngay sau các đoạn co cút, khớp nối uốn cong mà hoàn toàn không đòi hỏi khoảng cách đoạn ống thẳng tối thiểu ở cả đầu vào và đầu ra.
4. Đồng Bộ Giải Pháp Nước Nóng Trung Tâm (DHW) Với Dải Van Thép Không Gỉ
Đối với các dự án khách sạn, resort lớn có tích hợp hệ thống cấp nước nóng sinh hoạt trung tâm (Domestic Hot Water – DHW) song song với hệ điều hòa FCU, việc tối ưu thủy lực năng lượng được đồng bộ hóa thông qua dòng Van cân bằng nhiệt tự động Frese CirCon & TemCon (DN15 – DN20):
- Vật liệu Stainless Steel AISI 316: Toàn bộ thân van và bộ phận tiếp xúc với nước được đúc hoàn toàn từ thép không gỉ cao cấp, đạt các tiêu chuẩn quốc tế khắt khe như WRAS Approval và VA Approval, chống ăn mòn và bám cặn tối đa trong môi trường nước nóng tuần hoàn.
- Vận hành tự động theo nhiệt độ: Van tự động co giãn lõi nhiệt nội bộ để điều tiết lưu lượng dựa trên nhiệt độ thực tế của đường ống sưởi/nước hồi (dải cài đặt từ 37 độ C – 65 độ C). Hệ van này được trang bị sẵn lớp vỏ bọc cách nhiệt tiêu chuẩn từ nhà máy để ngăn chặn tối đa tổn thất nhiệt lượng ra môi trường.
- Chức năng khử trùng chủ động chống vi khuẩn Legionella (Model TemCon): Tích hợp mạch bypass sục rửa ở nhiệt độ cao (70 độ C – 80 độ C), giúp tiêu diệt triệt để vi khuẩn Legionella nguy hiểm ký sinh trong nước ấm. Tính năng này có thể vận hành bằng tay hoặc tự động hóa đồng bộ về BMS nhờ lắp thêm bộ động cơ điều khiển (Actuator kit) của Frese.
5. Đối Tác Phân Phối Và Tư Vấn Kỹ Thuật Van Frese Chính Hãng Tại Việt Nam
Việc tính toán thủy lực cho mạng lưới hàng trăm dàn lạnh FCU đòi hỏi độ chính xác cao ngay từ bước lựa chọn thiết bị. Wili Co., Ltd tự hào là đối tác phân phối chính thức của thương hiệu van Frese tại thị trường Việt Nam:
- Cam kết hàng chính hãng 100%: Toàn bộ sản phẩm được nhập khẩu trực tiếp từ nhà máy Frese tại Đan Mạch, đầy đủ chứng chỉ CO, CQ và tài liệu kỹ thuật gốc đi kèm.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư ứng dụng giàu kinh nghiệm của Wili hỗ trợ tính toán thủy lực, chọn cỡ van (Sizing) tối ưu và giả lập sụt áp bằng phần mềm chuyên dụng của hãng theo từng bản vẽ thiết kế dự án.
- Đồng hành tại công trường: Sẵn sàng hỗ trợ nhà thầu trong giai đoạn thiết lập trước thông số (Pre-setting) trên cổ van và chạy thử nghiệm thu hệ thống thủy lực thực tế.
