Trong các hệ thống cấp nước nóng trung tâm (Domestic Hot Water – DHW) tại các tòa nhà cao tầng, khách sạn, bệnh viện hay khu chung cư cao cấp, việc đảm bảo nước nóng luôn có sẵn tại mọi vòi phun và dòng nước luân chuyển đồng đều là một thách thức lớn đối với các kỹ sư MEP. Nếu hệ thống không được cân bằng thủy lực tốt, các khu vực gần bồn cấp sẽ quá nóng trong khi các khu vực xa tâm bơm lại thiếu hụt nước nóng, gây lãng phí năng lượng và giảm tiện nghi.
Để giải quyết bài toán này, hãng Frese (Đan Mạch) đã phát triển thế hệ van cân bằng nhiệt tự động Frese CirCon & TemCon. Được chế tạo hoàn toàn bằng chất liệu thép không gỉ cao cấp, dải van này là giải pháp hoàn hảo giúp tối ưu hóa nhiệt độ và bảo vệ an toàn cho hệ thống nước nóng tòa nhà.
1. Giới Thiệu Tổng Quan Về Frese CirCon & TemCon
Frese là thương hiệu với hơn 25 năm kinh nghiệm chuyên sâu trong việc thiết kế và sản xuất các giải pháp kiểm soát lưu lượng động và độc lập áp suất. Dòng van nhiệt Frese CirCon và TemCon là các van điều khiển nhiệt độ (Thermostatic Control Valves) được thiết kế đặc biệt cho ứng dụng nước nóng dân dụng và công nghiệp (Domestic Water applications).

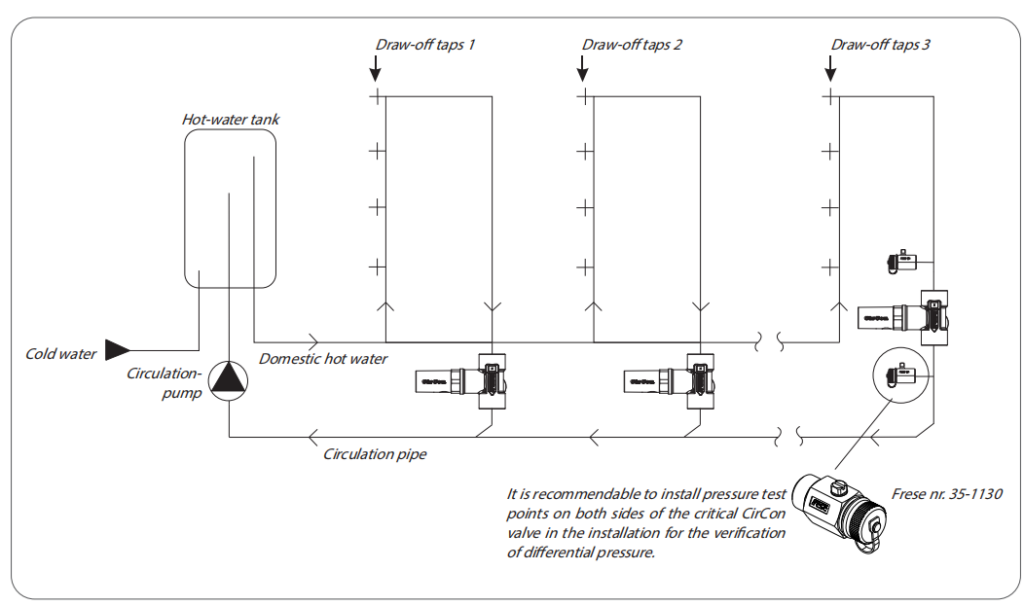

Van hoạt động dựa trên nguyên lý điều khiển nhiệt độ dòng chảy, tự động điều chỉnh lưu lượng nước tuần hoàn đi qua van dựa theo sự thay đổi nhiệt độ thực tế. Quá trình này giúp toàn bộ hệ thống trục ống hồi luôn duy trì trạng thái cân bằng nhiệt ổn định.
- Dải kích cỡ: Từ DN15 đến DN20.
- Vật liệu chế tạo: Thân van và tất cả các bộ phận tiếp xúc với nước đều làm bằng Thép không gỉ AISI 316. Chất liệu này mang lại khả năng chống ăn mòn tối đa, chống bám cặn bẩn và đảm bảo độ bền vượt trội trong môi trường nước nóng tuần hoàn liên tục.
- Tiêu chuẩn chất lượng: Sản phẩm đạt các chứng nhận kiểm định khắt khe của ngành nước quốc tế như VA Approval và WRAS Approval.
2. Nguyên Lý Vận Hành Tự Động Thông Minh
Không giống như các loại van cân bằng cơ truyền thống đòi hỏi kỹ sư phải tính toán và đo đạc lưu lượng phức tạp, van cân bằng nhiệt Đan Mạch Frese vận hành hoàn toàn tự động dựa trên nhiệt độ:
- Cài đặt nhiệt độ dễ dàng: Kỹ sư có thể thiết lập mức nhiệt độ mong muốn cho nhánh ống thông qua vòng chia vạch vô cấp (step less scale) tích hợp trực tiếp trên đầu van. Dải nhiệt độ cài đặt tiêu chuẩn dao động từ 37°C đến 65°C.
- Tự động điều tiết dòng chảy: Khi nhiệt độ nước đi qua van đạt đến mức cài đặt, lõi nhiệt của van sẽ tự động co giãn để thu hẹp cửa van, giảm lưu lượng nước hồi của nhánh đó để nhường áp lực và lưu lượng nước nóng cho các nhánh ở xa hơn chưa đạt nhiệt độ. Ngược lại, khi nước bị nguội đi, van sẽ tự động mở rộng để tăng cường dòng tuần hoàn.
- Cách nhiệt tiêu chuẩn: Nhằm nâng cao tối đa hiệu suất năng lượng và giảm thiểu tổn thất nhiệt ra môi trường xung quanh, dải sản phẩm CirCon & TemCon đều được trang bị sẵn lớp vỏ bọc cách nhiệt (insulation) theo tiêu chuẩn của nhà sản xuất.
3. Khác Biệt Giữa Frese CirCon Và Frese TemCon: Tính Năng Khử Khuẩn Legionella
Trong khi model Frese CirCon tập trung tối ưu vào việc cân bằng nhiệt và tuần hoàn nước thông thường, thì model Frese TemCon được trang bị thêm một giải pháp an toàn cao cấp: Tính năng bypass hỗ trợ khử khuẩn định kỳ (Pasteurisation).
Trong các đường ống nước ấm, vi khuẩn Legionella (gây bệnh viêm phổi nguy hiểm) rất dễ hình thành và phát triển mạnh nếu nhiệt độ nước duy trì ở mức thấp. Để tiêu diệt loại vi khuẩn này, hệ thống cần được sục rửa định kỳ bằng nước nóng nhiệt độ cao (từ 70°C đến 80°C).
[Kích hoạt chế độ khử khuẩn] ──> [Nước nóng 70°C - 80°C] ──> [Trục van TemCon tự động mở đường Bypass] ──> [Khử sạch vi khuẩn Legionella]
Van Frese TemCon tích hợp sẵn cơ chế bypass nhiệt độ cao này:
- Khi hệ thống nâng nhiệt độ nước lên 70°C – 80°C để khử trùng, cơ chế bypass nội bộ của van TemCon sẽ tự động mở ra, cho phép dòng nước nóng đỉnh này chạy qua toàn bộ hệ thống đường ống.
- Cơ chế vận hành linh hoạt: Chức năng khử khuẩn này có thể thao tác bằng tay (Manual) hoặc tự động hóa hoàn toàn (Automatic) bằng cách lắp thêm bộ kit động cơ điện (actuator kit) của Frese lên thân van TemCon và kết nối trực tiếp với hệ thống quản lý tòa nhà BMS.
4. Các Thông Số Kỹ Thuật Cốt Lõi
- Vật liệu thân van: Thép không gỉ AISI 316 (Stainless steel AISI 316).
- Dải kích thước: DN15 – DN20.
- Dải cài đặt nhiệt độ: 37°C – 65°C.
- Nhiệt độ khử khuẩn (chỉ áp dụng cho TemCon): 70°C – 80°C.
- Áp suất chênh lệch tối đa (Max. differential pressure): 100 kPa (1 bar).
- Cấp áp suất thiết kế (Pressure rating): PN10.
5. Ưu Điểm Vượt Trội Khi Ứng Dụng Vào Dự Án Cấp Nước Nóng
Tiết kiệm năng lượng và nước sạch hiệu quả
Nhờ cơ chế điều tiết lưu lượng chuẩn xác dựa theo nhu cầu nhiệt, van ngăn chặn hiện tượng quá nhiệt tại các điểm gần bồn chứa, giảm khối lượng nước phải tuần hoàn liên tục về trung tâm. Điều này giúp tiết kiệm đáng kể năng lượng cho lò hơi/bơm nhiệt (Heat Pump) và giảm lượng điện tiêu thụ của bơm tuần hoàn.
Đảm bảo sự tiện nghi tối đa cho người dùng cuối
Người sử dụng tại tất cả các vị trí đầu cuối (như vòi nước – Taps, vòi hoa sen – Showers) trong tòa nhà đều được tận hưởng nguồn nước nóng tức thì với nhiệt độ ổn định, không còn phải xả bỏ một lượng nước lạnh tồn đọng trong ống trước khi có nước nóng.
Đơn giản hóa công tác thiết kế và chạy thử (Commissioning)
Hệ thống tự cân bằng động theo nhiệt độ giúp các kỹ sư thiết kế không phải tính toán tổn thất áp suất phức tạp. Nhà thầu thi công chỉ cần lắp van, cài đặt mức nhiệt độ trên cổ van là hệ thống đã tự động đạt trạng thái cân bằng, rút ngắn thời gian nghiệm thu công trình.
Xem thêm:
- Nếu anh đang tìm kiếm giải pháp cân bằng thủy lực động cho đường ống nước lạnh của hệ thống Chiller trung tâm, mời anh xem thêm bài viết về [ứng dụng của van điều khiển áp suất độc lập OPTIMA Compact DN50-300}
- Tra cứu bản vẽ hình học kỹ thuật, tài liệu chuyên sâu của dòng van nhiệt tại trang chủ hãng Frese Thermostatic Control Valves.
- Tải ứng dụng hỗ trợ chọn mã van và tính toán nhanh thông số thủy lực thông qua Frese Valves App.
