Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Frese
Trong các giải pháp thiết kế hệ thống cơ điện (MEP) hiện đại, việc kiểm soát chính xác lưu lượng, áp suất và nhiệt độ luôn là yếu tố quyết định đến hiệu suất năng lượng của toàn bộ công trình. Với vị thế là thương hiệu tiên phong đến từ Đan Mạch, các dòng van công nghệ cao của Frese từ lâu đã trở thành tiêu chuẩn vàng cho các hệ thống HVAC và mạng lưới cấp nước nóng trung tâm (DHW).
Với vai trò là Đại lý ủy quyền chính thức của Frese tại Việt Nam, Wili Co., Ltd xin chia sẻ tập tài liệu chuyên ngành phân tích sâu về Cấu tạo và nguyên lý hoạt động của các dòng van Frese phổ biến, giúp các kỹ sư tư vấn và đơn vị nhà thầu làm chủ công nghệ điều tiết dòng chảy đỉnh cao này.

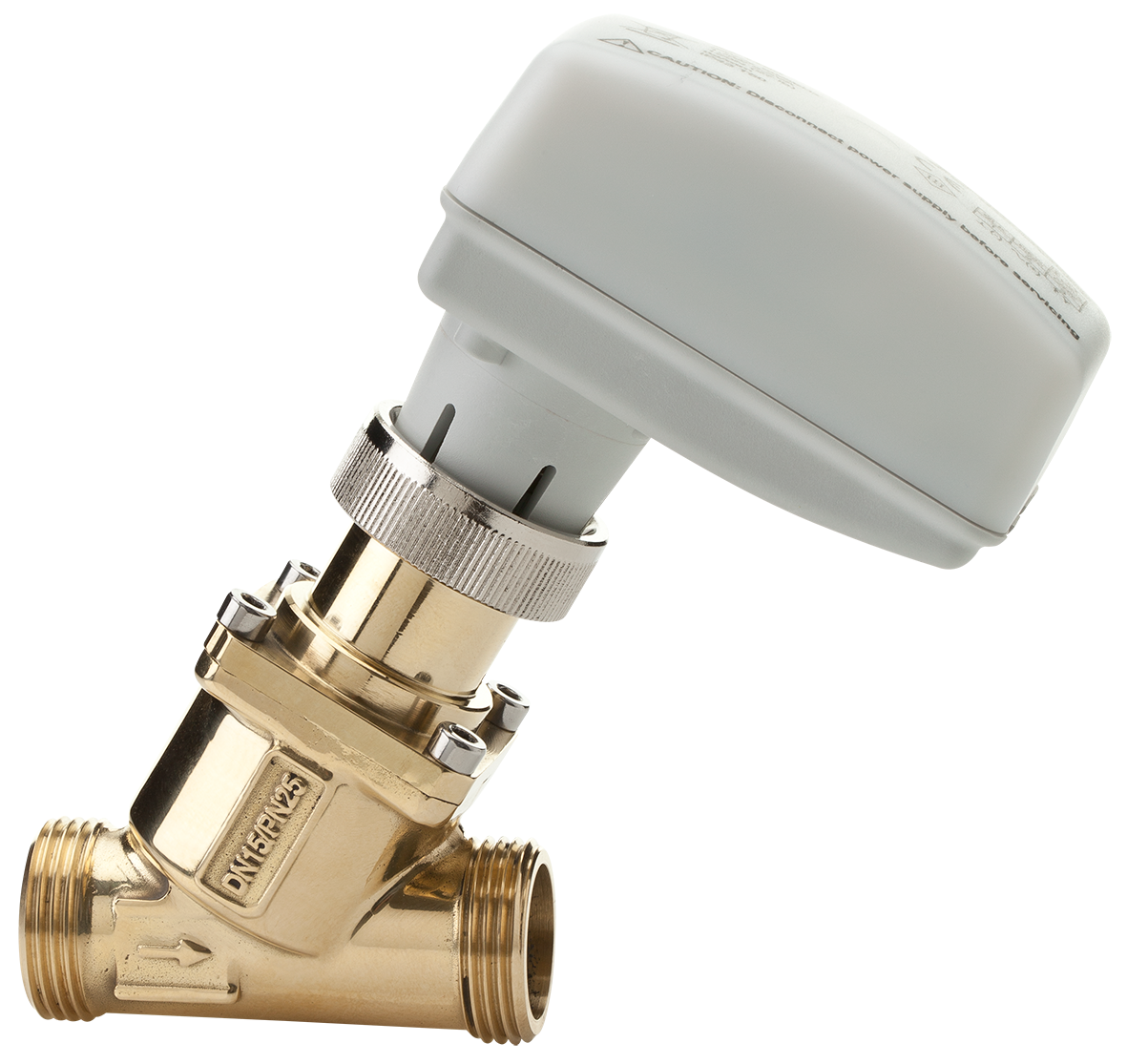

1. Van Điều Khiển Độc Lập Áp Suất (PICV) Frese OPTIMA Compact
Dòng van PICV (Pressure Independent Control Valve) Frese OPTIMA Compact là sự đột phá vượt bậc, thay thế hoàn toàn cho cụm van cân bằng cơ và van điều khiển tuyến tính rời truyền thống trên các thiết bị đầu cuối như FCU, AHU, bộ trao đổi nhiệt hay mạch trộn.
1.1. Cấu Tạo Cơ Khí Tích Hợp “3 Trong 1”
Thiết kế thông minh của Frese gói gọn ba thành phần chức năng cốt lõi bên trong một thân van nhỏ gọn duy nhất:
- Cơ cấu cài đặt trước lưu lượng từ bên ngoài (External Adjustable Presetting): Nằm ở phần cổ van, cho phép kỹ sư giới hạn chính xác dải lưu lượng đỉnh định mức (Q_{max}) bằng tay thông qua thang chia vạch vô cấp (stepless analogue scale) trực quan mà không cần tháo dỡ thiết bị.
- Bộ điều khiển chênh áp nội bộ (Integrated Differential Pressure Controller): Gồm hệ thống màng cao su chịu lực EPDM cao cấp và lò xo thép không gỉ. Đây là “trái tim” tự động hóa của van, chịu trách nhiệm hấp thụ và triệt tiêu các dao động áp suất từ đường ống chính.
- Van điều khiển tuyến tính toàn quyền (Full Authority Modulating Control Valve): Kết nối trực tiếp với động cơ điện tử (Actuator tín hiệu 0-10V hoặc 3-point control) để đóng/mở và tiết lưu dòng chảy theo tín hiệu điều khiển nhiệt độ thực tế từ hệ thống BMS.
1.2. Nguyên Lý Hoạt Động: “Hai Chuyển Động Độc Lập” (Two Independent Movements)
Điểm cốt lõi giúp Frese OPTIMA Compact giữ vững quyền hạn van tuyệt đối ở mức 100% (Valve Authority = 1.0) chính là cấu trúc cơ khí vận hành qua hai chuyển động tách biệt hoàn toàn:
- Khi cài đặt trước lưu lượng (Presetting): Cửa thu nước đầu vào của van dịch chuyển theo phương hướng tâm (radially) để thu hẹp hoặc mở rộng diện tích đón dòng chảy. Chuyển động này hoàn toàn độc lập và không làm thay đổi hay rút ngắn chiều dài hành trình dịch chuyển (length of the stroke) của trục van.
- Khi điều tiết tuyến tính (Modulating): Dưới lực đẩy từ động cơ (Actuator), trục van dịch chuyển theo phương dọc trục (axial), tận dụng trọn vẹn 100% hành trình toàn phần (full stroke) trong mọi thời điểm vận hành, bất kể lưu lượng cài đặt trước là bao nhiêu.
[Biến động áp suất đường ống] ──> [Màng & Lò xo bộ DP tự động co giãn] ──> [Áp suất qua cửa van luôn CỐ ĐỊNH] ──> [Quyền hạn van luôn bằng 1.0]
Đồng thời, bộ điều khiển chênh áp (DP Controller) nội bộ luôn tự động bù áp thời gian thực. Khi áp suất hệ thống biến động (lên đến dải chênh áp tối đa 800 kPa / 8 bar), màng van tự động co giãn để giữ mức chênh áp đi qua buồng điều khiển luôn là một hằng số. Do đó, đặc tính điều tiết dòng chảy giữ được dạng tuyến tính lý tưởng, xóa sổ hoàn toàn hiện tượng tràn dòng (Overflow) gây lãng phí năng lượng khi hệ thống chạy non tải.
2. Dòng Van Mặt Bích Cỡ Lớn Frese OPTIMA Compact Veriflow-Series (DN50 – DN300)
Đối với các trục đường ống phân phối chính (Main Riser) hoặc các dàn AHU công suất lớn, Frese cung cấp dải van hạng nặng đúc bằng gang dẻo (Ductile Iron GGG40) chịu áp PN16/PN25.
2.1. Cấu Tạo Tích Hợp 3 Cổng Đo P/T (3 P/T Plugs)
Điểm khác biệt lớn nhất của dòng Veriflow-series so với các van PICV thông thường trên thị trường là cấu trúc thân van được tích hợp sẵn 3 cổng đo áp suất/nhiệt độ cố định:
- Cổng số 1 và cổng số 2 đo áp suất chênh lệch đi qua cửa van điều khiển.
- Cổng số 3 kết hợp với cổng số 1 cho phép xác thực mức áp suất chênh lệch tối thiểu ($\Delta P_{min}$) đi qua toàn bộ thân van.
2.2. Nguyên Lý Xác Thực Lưu Thực Tế
Nhờ thiết kế đặc thù này, kỹ sư vận hành chỉ cần cắm máy đo chuyên dụng của Frese vào các cổng P/T để:
- Đo đạc và đọc trực tiếp lưu lượng thực tế ($m^3/h$) luân chuyển qua van tại thời điểm thực.
- Xác thực hệ thống bơm biến tần đang chạy ở cột áp tối ưu nhất (Pump energy saving), minh bạch hóa số liệu M&V (Measurement and Verification) cho các dự án đạt tiêu chuẩn công trình xanh Green Building (LEED, LOTUS).
3. Van Cân Bằng Nhiệt Tự Động Frese CirCon & TemCon (DN15 – DN20)
Dải sản phẩm này không ứng dụng cho hệ nước lạnh HVAC mà được thiết kế chuyên biệt để cân bằng thủy lực dựa trên nhiệt độ cho hệ thống cấp nước nóng trung tâm (Domestic Hot Water – DHW) tại các khách sạn, resort 5 sao và bệnh viện quốc tế.
3.1. Cấu Tạo Vật Liệu Inox Cao Cấp AISI 316
Do đặc thù môi trường nước nóng tuần hoàn liên tục rất dễ gây ăn mòn cơ khí và bám cặn, dòng Frese CirCon & TemCon sở hữu cấu trúc vật liệu siêu bền:
- Toàn bộ thân van và tất cả các chi tiết tiếp xúc trực tiếp với nước được chế tạo hoàn toàn bằng Thép không gỉ (Stainless Steel AISI 316), đạt chứng nhận an toàn ngành nước hàng đầu thế giới là WRAS Approval và VA Approval.
- Van được trang bị sẵn lớp vỏ bọc cách nhiệt tiêu chuẩn (Insulation) từ nhà máy để giảm thiểu tổn thất nhiệt ra môi trường xung quanh, tối ưu hóa năng lượng tối đa cho hệ thống Heat Pump / Lò hơi.
3.2. Nguyên Lý Vận Hành Tự Co Giãn Theo Nhiệt Độ
Khác với hệ van PICV vận hành dựa trên chênh áp đường ống, van nhiệt Frese vận hành thông qua lõi nhiệt cảm ứng cơ học:
- Kỹ sư thiết lập mức nhiệt độ mong muốn cho nhánh trục hồi từ 37°C đến 65°C ngay trên vòng chia vạch vô cấp (stepless scale).
- Khi nhiệt độ dòng nước hồi qua van tăng cao (đã đạt mức nhiệt yêu cầu), lõi nhiệt tự động giãn nở để thu hẹp cửa van, giảm lưu lượng nước tuần hoàn của nhánh đó để nhường áp lực nước nóng cho các nhánh ở xa hơn chưa đạt nhiệt độ. Ngược lại, khi nước bị nguội đi, lõi nhiệt co lại để mở rộng cửa van, tăng cường dòng tuần hoàn.
3.3. Cơ Chế Khử Khuẩn Chủ Động Chống Vi Khuẩn Legionella (Dòng TemCon)
Trong các đường ống nước ấm tòa nhà, vi khuẩn Legionella (gây viêm phổi nguy hiểm) rất dễ ký sinh và phát triển. Dòng van cao cấp Frese TemCon được tích hợp riêng một cơ cấu cơ khí đặc biệt: Mạch bypass hỗ trợ khử khuẩn định kỳ (Pasteurisation) ở dải nhiệt độ cao từ 70°C đến 80°C.
Khi hệ thống trung tâm nâng nhiệt độ để sục rửa đường ống, lõi bypass của van TemCon tự động kích hoạt mở đường dòng chảy phụ. Chức năng sục rửa khử trùng này có thể điều khiển bằng tay (Manual) hoặc tự động hóa hoàn toàn (Automatic) bằng cách lắp thêm bộ kit động cơ điện (Actuator kit) của Frese và kết nối đồng bộ trực tiếp về hệ thống điều khiển trung tâm BMS tòa nhà.
4. Lợi Ích Khâu Nghiệm Thu (Commissioning) Dưới Góc Nhìn Nhà Thầu MEP
Ứng dụng công nghệ van thông minh Frese Đan Mạch đem lại những giá trị kinh tế – kỹ thuật có thể đo lường trực quan, đặc biệt là khả năng rút ngắn đến 80% thời gian chạy thử nghiệm thu (Commissioning) tại công trường:
- Van Frese cho phép nhà thầu tiến hành súc rửa đường ống và chạy thử hệ thống thủy lực nền ổn định trước khi lắp đặt động cơ điều khiển (Actuator) lên thân van.
- Hệ thống thủy lực tự động đạt trạng thái cân bằng động nhờ màng bù áp và lõi nhiệt tự biến thiên, không yêu cầu khoảng cách đoạn ống thẳng tối thiểu ở cả đầu vào và đầu ra của van, giúp đơn giản hóa hoàn toàn quy trình lắp đặt và đẩy nhanh tiến độ bàn giao công trình.
5. Wili Co., Ltd – Đại Lý Ủy Quyền Cung Cấp Van Frese Chính Hãng Tại Việt Nam
Để bảo đảm hệ thống thủy lực tòa nhà vận hành chuẩn xác theo đúng tính toán thiết kế và được hưởng đầy đủ các chính sách hỗ trợ từ nhà sản xuất, việc lựa chọn nguồn cung cấp chính hãng đóng vai trò tiên quyết. Lựa chọn giải pháp từ Wili Co., Ltd, Quý chủ đầu tư và Nhà thầu luôn được bảo đảm:
- Hàng chính hãng 100%: Toàn bộ thiết bị được nhập khẩu nguyên kiện từ nhà máy Frese tại Đan Mạch với đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ).
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư ứng dụng của Wili hỗ trợ tính toán thủy lực, giả lập sụt áp và lựa chọn kích cỡ van tối ưu bằng phần mềm chính hãng Frese Quick Calc Tools theo từng bản vẽ thiết kế.
- Hỗ trợ công trường toàn diện: Đồng hành cùng nhà thầu trong giai đoạn cài đặt trước thông số (Pre-setting) và nghiệm thu xác thực thông số lưu lượng thực tế.
