Giới Thiệu Về ThermTrac™ Skin Effect Heat Tracing System

ThermTrac™ từ Thermon là một hệ thống sưởi nhiệt hiệu ứng da (skin effect heat tracing system) tiên tiến, được thiết kế để cung cấp giải pháp hiệu quả cho bảo vệ chống đóng băng, duy trì nhiệt độ quy trình và làm nóng ban đầu trên các đường ống dài trong môi trường công nghiệp.

Khác với các loại dây sưởi truyền thống, ThermTrac™ sử dụng nguyên lý hiệu ứng da (skin effect) để tạo nhiệt thông qua dòng điện chạy dọc bề mặt ống dẫn nhiệt, loại bỏ nhu cầu phân phối điện phức tạp trên các mạch dài. Hệ thống này, kết hợp với dòng sản phẩm Fulflo™ 1401, là lựa chọn hàng đầu cho các ứng dụng công nghiệp yêu cầu hiệu suất cao và độ tin cậy.

Skin Effect Heat Tracing System: Thermtrac™ Từ Thermon

Đặc Tính Kỹ Thuật Nổi Bật

Dựa trên tài liệu sản phẩm và thông tin từ HTSX™ (dùng làm tham chiếu), ThermTrac™ có các đặc điểm kỹ thuật nổi bật:

Nhiệt độ duy trì tối đa: Đạt 121°C (250°F) hoặc cao hơn tùy thiết kế, phù hợp cho các ứng dụng nhiệt độ trung bình đến cao.
Nhiệt độ tiếp xúc tối đa: Chịu được 250°C (482°F) ngắt quãng (theo dữ liệu HTSX), trong khi ThermTrac™ được tối ưu cho môi trường dài hạn.
Chiều dài mạch: Hỗ trợ đường ống dài đến 25 km (15 dặm) từ một điểm cấp nguồn duy nhất.

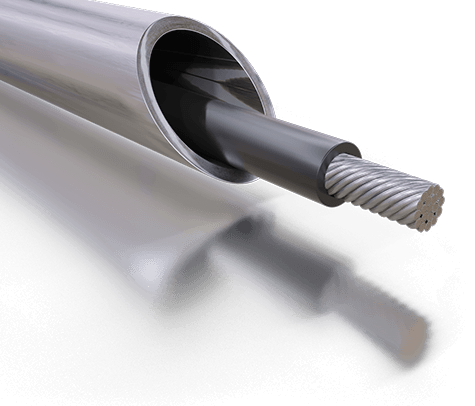

Cấu trúc: Gồm ống dẫn nhiệt (heat tube), dây dẫn cách điện (insulated conductor), và lớp bọc bảo vệ, được thiết kế để tối ưu hóa hiệu ứng da.
Công suất: Tùy thuộc vào thiết kế, cung cấp nhiệt đồng đều dọc theo toàn bộ chiều dài nhờ dòng điện chạy qua lớp trong của ống dẫn nhiệt.

Đường cong power output (như trong datasheet HTSX) cung cấp tham chiếu về cách công suất thay đổi theo nhiệt độ, trong khi ThermTrac™ duy trì hiệu suất ổn định nhờ thiết kế hiệu ứng da.

Nhật ký dự án từ Wili: Bản lĩnh của hệ thống Thermon ThermTrac™ trên những cung đường ống siêu dài

Nếu như các hệ thống cáp nhiệt tự điều chỉnh thông thường (như BSX, HTSX) chỉ hiệu quả cho các phân đoạn ống ngắn dưới 150-200 mét do giới hạn chiều dài mạch (circuit length), thì đối với các tuyến đường ống dẫn dầu thô, lưu huỳnh lỏng hay hóa chất chạy liên tỉnh dài từ vài cây số đến hàng chục ki-lô-mét, đó lại là một bài toán thủy lực và năng lượng hoàn toàn khác.

Việc phải thiết lập hàng chục trạm cấp nguồn, đi kèm hệ thống tủ điện phân phối dọc tuyến không chỉ là một cơn ác mộng về chi phí đầu tư mà còn tiềm ẩn rủi ro vận hành cực lớn. Trong một dự án tuyến ống công nghệ liên bến cảng mà Wili tham gia khảo sát giải pháp Heat Tracing, hệ thống Skin Effect (Hiệu ứng bề mặt) ThermTrac™ của Thermon đã chứng minh vì sao nó là vị vua không có đối thủ ở phân khúc này.

Ghi nhận thực chiến từ đội ngũ kỹ sư Wili:

Điểm cốt lõi khiến các kỹ sư vận hành bị thuyết phục hoàn toàn bởi Thermon ThermTrac™ chính là khả năng cấp nguồn tập trung từ một điểm duy nhất (Single-end power supply) cho chiều dài mạch lên tới 25 ki-lô-mét.

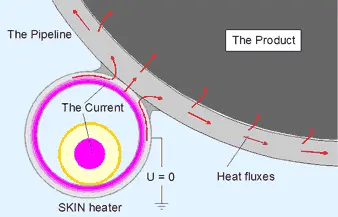

Khi trực tiếp đo kiểm hệ thống sau giai đoạn chạy thử nghiệm, chúng tôi ghi nhận hiện tượng vật lý cực kỳ thú vị: Toàn bộ dòng điện xoay chiều chỉ chạy tập trung ở lớp màng mỏng bề mặt trong của ống gia nhiệt bằng thép carbon (Heat tube) nhờ hiệu ứng bề mặt và hiệu ứng lân cận (Proximity effect), giúp mặt ngoài của ống hoàn toàn triệt tiêu điện áp (0V), an toàn tuyệt đối về mặt nối đất.

Sự phân bổ nhiệt lượng dọc suốt chiều dài tuyến ống ổn định một cách kinh ngạc, không hề xảy ra hiện tượng sụt áp hay suy giảm công suất ở các đoạn cuối tuyến – điều mà không một loại cáp nhiệt thông thường nào có thể can thiệp được.

Skin Effect Heat Tracing System: Thermtrac™ Từ Thermon 5

Với cấu trúc phần cứng siêu bền bỉ gồm ống thép bảo vệ cơ học chịu lực cực cao và dây dẫn ThermTrac được cách điện bằng fluoropolymer cao cấp, hệ thống có thể chịu được nhiệt độ vận hành liên tục lên tới 200 độ C và nhiệt độ tiếp xúc tối đa khi sục rửa đường ống lên tới 260 độ C.

Đối với các chủ đầu tư và nhà thầu EPC lớn, việc lựa chọn giải pháp ThermTrac™ của Thermon không chỉ giúp cắt giảm tới 70% số lượng trạm cấp điện dọc tuyến, tối ưu hóa chi phí vận hành mà còn mang lại sự bảo chứng cao nhất về độ an toàn và tuổi thọ hệ thống lên tới hàng chục năm trong các môi trường khắc nghiệt nhất.

Nguyên Lý Hoạt Động

Skin Effect Heat Tracing System: Thermtrac™ Từ Thermon 6

ThermTrac™ hoạt động dựa trên nguyên lý hiệu ứng da, nơi dòng điện chạy qua dây dẫn cách điện bên trong ống dẫn nhiệt (heat tube), tạo nhiệt thông qua trở kháng của lớp da bên trong. Dòng điện không xuất hiện trên lớp ngoài của ống, đảm bảo an toàn và hiệu quả. Cấu trúc bao gồm:

Dây bus đồng mạ niken (13 mm², 16 AWG): Dẫn điện chính.
Ma trận cách điện và fluoropolymer: Bảo vệ và hỗ trợ hiệu ứng nhiệt.
Ống dẫn nhiệt: Tạo nhiệt thông qua hiệu ứng da.
Lớp bọc fluoropolymer: Chống ăn mòn và bảo vệ thêm.

Hệ thống này loại bỏ nhu cầu nhiều điểm cấp nguồn, giảm chi phí lắp đặt và bảo trì.

Ứng Dụng Thực Tế

ThermTrac™ được thiết kế cho:

Duy trì nhiệt độ quy trình: Phù hợp cho ngành dầu khí, hóa chất với đường ống dài lên đến 25 km.
Bảo vệ chống đóng băng: Ngăn ngừa đóng băng trên các đường ống dài trong điều kiện lạnh.
Làm nóng ban đầu: Hỗ trợ khởi động hệ thống trong môi trường nhiệt độ thấp.
Khu vực nguy hiểm: Được chứng nhận cho các khu vực phân loại (classified areas) như Class I Division 2.

Lợi Ích Nổi Bật

Hiệu suất đồng đều: Cung cấp nhiệt ổn định dọc đường ống dài từ một nguồn điện.
Tiết kiệm chi phí: Loại bỏ nhu cầu phân phối điện phức tạp, giảm chi phí lắp đặt.
Độ bền cao: Chống ăn mòn và chịu nhiệt nhờ lớp fluoropolymer.
An toàn cao: Không có điện áp trên lớp ngoài ống, giảm rủi ro cháy nổ.

Hướng Dẫn Lắp Đặt Và Hỗ Trợ

ThermTrac™ yêu cầu bộ kit đấu nối chuyên dụng (như Terminator DS/DE, ZE-B) và thiết kế stabilized theo IEC 60079-30-1. Người dùng nên sử dụng phần mềm CompuTrace® từ Thermon để tối ưu hóa thiết kế và T-class. Tài liệu chi tiết có thể tải từ www.thermon.com hoặc liên hệ đại diện địa phương.

Kết Luận

ThermTrac™ skin effect heat tracing system từ Thermon là giải pháp đột phá cho các đường ống dài, kết hợp hiệu suất cao, an toàn, và tiết kiệm chi phí. Với khả năng hỗ trợ lên đến 25 km và chứng nhận toàn cầu, đây là lựa chọn tối ưu cho các ứng dụng công nghiệp.
