Trong ngành công nghiệp duy trì nhiệt độ đường ống và bồn bể (Heat Tracing), Thermon là thương hiệu hàng đầu thế giới với dòng cáp sấy tự hạn chế (Self-Regulating Heating Cable). Tuy nhiên, để hệ thống hoạt động bền bỉ và tiết kiệm năng lượng, việc tuân thủ quy trình lắp đặt kỹ thuật là yếu tố sống còn.
Bài viết dưới đây sẽ phân tích sâu về công nghệ và hướng dẫn từng bước lắp đặt cáp sấy Thermon, đảm bảo an toàn và hiệu quả tối đa.
1. Tại Sao Chọn Self-Regulating Heating Cable Thermon?
Trước khi đi vào lắp đặt, kỹ thuật viên cần hiểu rõ cơ chế hoạt động của loại cáp này để thi công đúng cách.
Nguyên lý “Tự Hạn Chế” (Self-Regulating)
Khác với cáp trở kháng cố định, cáp Self-Regulating của Thermon có cấu tạo đặc biệt gồm hai dây dẫn đồng song song được bao bọc bởi một lõi dẫn điện bán dẫn (conductive polymer core).
- Khi nhiệt độ môi trường giảm: Lõi polymer co lại ở cấp độ vi mô, tạo ra nhiều đường dẫn điện hơn giữa hai dây dẫn -> Tăng nhiệt lượng tỏa ra.
- Khi nhiệt độ môi trường tăng: Lõi polymer giãn nở, ngắt bớt các đường dẫn điện->Giảm nhiệt lượng tỏa ra.
Ưu điểm kỹ thuật:
- Có thể cắt theo độ dài bất kỳ: Tại hiện trường mà không làm thay đổi chỉ số Watt/mét.
- Chống quá nhiệt: Không bị cháy ngay cả khi cáp bị chồng chéo lên nhau (overlap).
- Tiết kiệm năng lượng: Tự động điều chỉnh công suất tiêu thụ dựa trên nhu cầu thực tế.
2. Ứng Dụng Thực Tế Của Cáp Sấy Thermon
Hệ thống Heat Tracing của Thermon được ứng dụng rộng rãi trong các lĩnh vực công nghiệp khắt khe:
- Chống đông (Freeze Protection): Cho đường ống nước, PCCC, đường ống dẫn dầu.
- Duy trì nhiệt độ quy trình (Process Temperature Maintenance): Đảm bảo độ nhớt cho dầu FO, nhựa đường, hóa chất, thực phẩm (dầu ăn, sô-cô-la).
- Sấy bồn bể: Duy trì nhiệt độ lưu trữ ổn định.
3. Quy Trình Lắp Đặt Kỹ Thuật: Các Bước Chi Tiết
Lưu ý an toàn: Luôn ngắt nguồn điện trước khi thao tác. Chỉ nhân viên kỹ thuật có chuyên môn mới được thực hiện đấu nối điện.
Bước 1: Chuẩn Bị & Kiểm Tra Bề Mặt
Trước khi rải cáp, bề mặt đường ống hoặc bồn bể phải được xử lý:
- Loại bỏ rỉ sét, bụi bẩn, dầu mỡ hoặc các cạnh sắc nhọn có thể làm rách vỏ cáp.
- Nếu là đường ống mới sơn, đảm bảo sơn đã khô hoàn toàn.
Bước 2: Kiểm Tra Điện Trở Cách Điện (Megger Test) – Lần 1
Đây là bước quan trọng nhất để đảm bảo cáp không bị lỗi từ nhà sản xuất hoặc hư hỏng trong quá trình vận chuyển.
- Sử dụng thiết bị Megger (thường là 2500Vdc, tối thiểu 500Vdc).
- Đo điện trở giữa dây dẫn (bus wires) và lớp lưới tiếp địa (braid).
- Tiêu chuẩn: Điện trở phải đạt > 20 MΩ.
Bước 3: Thi Công Rải Cáp (Installation)
Có hai phương pháp rải cáp chính tùy thuộc vào tính toán thiết kế nhiệt:
- Rải thẳng (Straight tracing): Chạy dọc theo đường ống. Thường áp dụng cho đường kính ống nhỏ hoặc yêu cầu nhiệt thấp. Vị trí lý tưởng là góc 4h hoặc 8h trên mặt cắt ống.
- Rải xoắn ốc (Spiraling): Quấn quanh ống theo tỉ lệ nhất định (ví dụ: 1.5m cáp cho 1m ống). Dùng cho ống lớn hoặc cần nhiệt lượng cao.

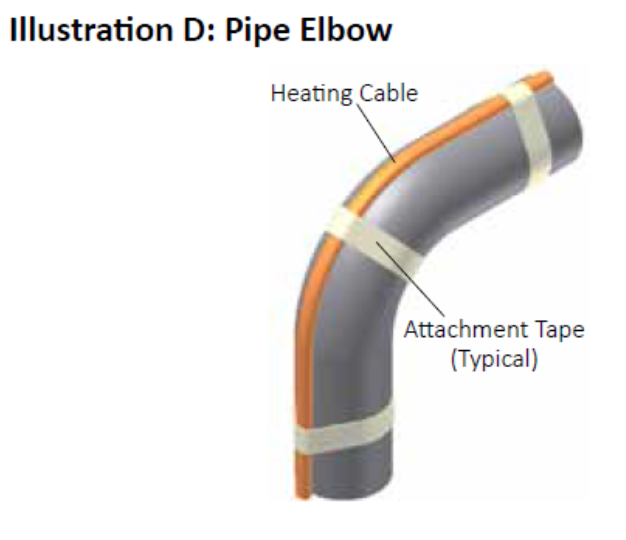

Kỹ thuật cố định cáp:

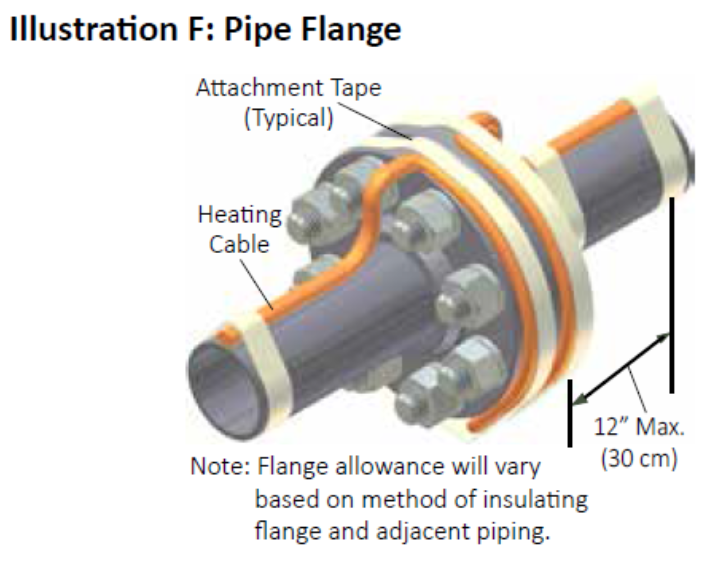

- Sử dụng băng keo sợi thủy tinh (Glass Cloth Tape) chịu nhiệt để cố định cáp mỗi khoảng cách 300mm.
- Với ống nhựa: Bắt buộc dán băng keo nhôm (Aluminum Tape) dọc theo toàn bộ chiều dài cáp sấy để tản nhiệt đều, tránh làm hỏng ống nhựa do nhiệt cục bộ.
Bước 4: Xử Lý Các Điểm Nối & Phụ Kiện (Termination)
Sử dụng các bộ kit chuyên dụng của Thermon (như dòng Terminator, PETK, PCTK) để đảm bảo chuẩn IP và chống cháy nổ.
- Đầu cấp nguồn (Power Connection): Đảm bảo gioăng cao su kín khít, đấu nối đúng cực tính (dù cáp AC không phân cực nhưng cần tuân thủ quy chuẩn màu dây).
- Đầu cuối (End Seal): Phải bọc kín tuyệt đối để ngăn hơi ẩm xâm nhập vào lõi polymer (nguyên nhân chính gây hỏng cáp).
Bước 5: Lắp Đặt Cảm Biến Nhiệt Độ (RTD Sensor)
Vị trí đặt cảm biến quyết định độ chính xác của hệ thống điều khiển:
- Đặt cảm biến cách cáp sấy ít nhất 90 độ theo chu vi ống (để không đo nhiệt độ của cáp mà đo nhiệt độ của ống/lưu chất).
- Không đặt cảm biến ngay tại vị trí van, mặt bích hoặc giá đỡ tản nhiệt lớn.
Bước 6: Bọc Cách Nhiệt & Dán Nhãn
- Tiến hành bọc bảo ôn (Insulation) ngay sau khi lắp cáp để tránh va đập vật lý.
- Dán nhãn cảnh báo “Electric Heat Tracing” bên ngoài lớp vỏ bảo ôn (khoảng cách 3-6m/nhãn) để cảnh báo cho đội ngũ bảo trì sau này.
Bước 7: Kiểm Tra Nghiệm Thu (Megger Test) – Lần 2
Sau khi hoàn tất lắp đặt và bọc cách nhiệt, thực hiện đo Megger lại một lần nữa để đảm bảo quá trình bọc cách nhiệt không làm dập, rách cáp.
4. Các Lỗi Thường Gặp & Cách Khắc Phục
| Vấn đề | Nguyên nhân có thể | Giải pháp kỹ thuật |
| Aptomat nhảy ngay khi đóng điện | Dòng khởi động (Start-up current) quá lớn hoặc ngắn mạch. | Kiểm tra lại tính toán dòng khởi động (lạnh). Sử dụng CB loại Curve C hoặc D. Kiểm tra ngắn mạch. |
| Nhiệt độ không đạt yêu cầu | Cách nhiệt bị ướt, cảm biến sai vị trí, hoặc chọn sai loại cáp. | Thay thế cách nhiệt. Di chuyển RTD ra xa cáp sấy. Liên hệ Mr Hưng để tính toán lại nhiệt lượng. |
| Điện trở cách điện thấp | Đầu nối (End seal/Power kit) bị hở, nước vào. | Cắt bỏ đoạn đầu cáp bị ẩm, làm lại đầu nối mới cẩn thận hơn. |
5. Liên Hệ Tư Vấn Kỹ Thuật Chuyên Sâu
Việc lắp đặt cáp sấy Thermon tuy đơn giản nhờ công nghệ Self-Regulating nhưng đòi hỏi sự tỉ mỉ trong xử lý đầu nối và tính toán nhiệt. Một hệ thống được lắp đặt chuẩn có thể hoạt động ổn định trên 10 năm.
Để được hỗ trợ tính toán thiết kế, lựa chọn mã cáp (BSX, RSX, KSX, HTSX…) phù hợp với từng loại dung môi và hướng dẫn thi công chi tiết tại hiện trường, quý khách vui lòng liên hệ:
