Giải Pháp Kiểm Soát Bộ Trao Đổi Nhiệt Dạng Tấm Bằng Van PICV Frese

Bộ trao đổi nhiệt dạng tấm (Plate Heat Exchanger – PHE) là thiết bị cốt lõi trong các hệ thống HVAC, sản xuất nước nóng sinh hoạt (Domestic Hot Water) hoặc hệ thống sưởi trung tâm tòa nhà. Do quá trình trao đổi nhiệt diễn ra cực kỳ nhanh và nhạy cảm với sự thay đổi lưu lượng, hệ thống đòi hỏi một giải pháp điều khiển mịn và chính xác.

Hãng Frese (Đan Mạch) đã đưa ra giải pháp tối ưu bằng cách ứng dụng Van điều khiển cân bằng động độc lập áp suất (PICV) cho bộ trao đổi nhiệt dạng tấm, giúp hệ thống vận hành ổn định, tiết kiệm năng lượng vượt trội.

1. Nguyên Lý Điều Khiển Bộ Trao Đổi Nhiệt Dạng Tấm (PHE) Bằng Van PICV Frese

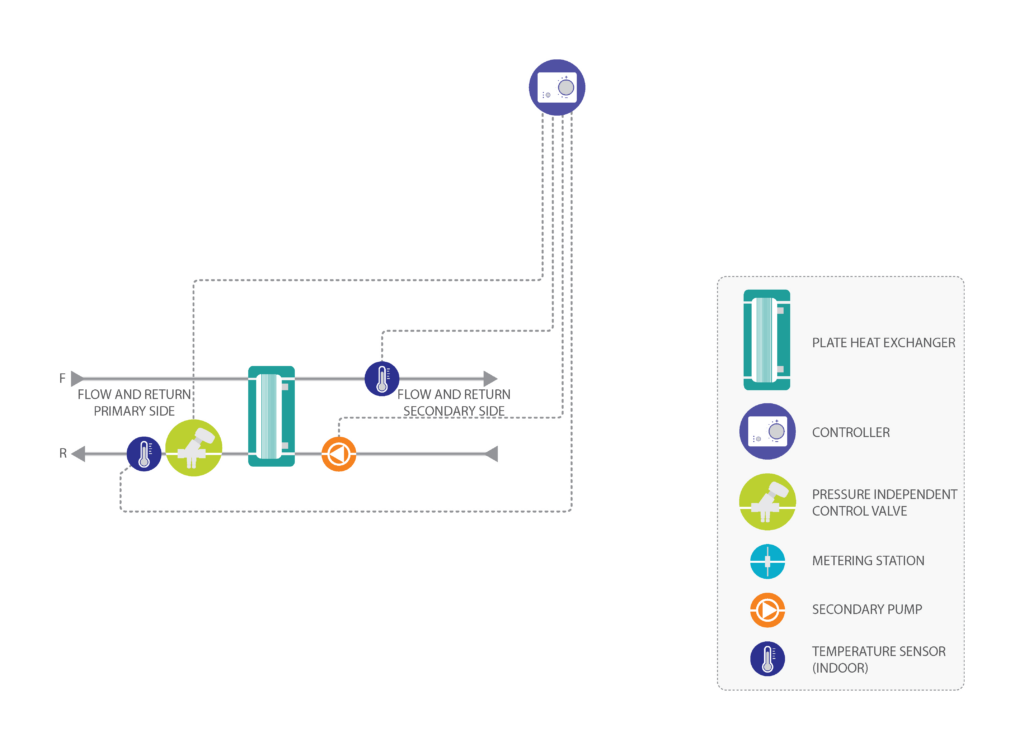

Giải Pháp Kiểm Soát Bộ Trao Đổi Nhiệt Dạng Tấm Bằng Van Picv Frese 5

Trong sơ đồ công nghệ của Frese, một cảm biến nhiệt độ (Temperature Sensor) được lắp đặt tại đường nước ra của mặt thứ cấp (Secondary side – mặt cấp đến thiết bị tiêu thụ). Cảm biến này sẽ gửi tín hiệu liên tục về bộ điều khiển (Controller).

Van PICV Frese (như dòng Frese OPTIMA Compact) tích hợp động cơ điều khiển tuyến tính (Modulating Actuator) được lắp đặt ở đường hồi của mặt sơ cấp (Primary side – mặt nguồn nhiệt/nguồn lạnh):

Khi nhu cầu tải tăng: Cảm biến nhận thấy nhiệt độ nước bên thứ cấp giảm (hoặc tăng đối với hệ thống làm mát), bộ điều khiển sẽ lệnh cho động cơ mở rộng van PICV Frese để tăng lưu lượng dòng chảy sơ cấp đi qua bộ PHE.
Khi nhu cầu tải giảm hoặc đạt đỉnh: Van PICV sẽ tự động siết nhỏ dòng chảy, ngăn ngừa hiện tượng dư thừa năng lượng và duy trì nhiệt độ đầu ra bên thứ cấp ở mức chính xác theo cài đặt.

2. Tại Sao Nên Chọn Van PICV Frese Cho Bộ Trao Đổi Nhiệt Dạng Tấm?

Bộ trao đổi nhiệt dạng tấm có quán tính nhiệt rất nhỏ, nghĩa là bất kỳ sự biến động nào về áp suất hoặc lưu lượng ở mặt sơ cấp cũng ngay lập tức làm thay đổi nhiệt độ đầu ra của mặt thứ cấp. Van PICV Frese là giải pháp hoàn hảo để giải quyết vấn đề này nhờ các ưu điểm:

Phản ứng nhanh, loại bỏ hoàn toàn hiện tượng “Săn tải” (Hunting)

Van điều khiển thông thường thường bị hiện tượng “săn tải” (van đóng mở liên tục không ổn định) khi áp suất hệ thống biến động. Với van PICV Frese, màng cân bằng chênh áp tích hợp bên trong sẽ tự động hấp thụ mọi biến động áp suất của hệ thống tổng. Lưu lượng qua bộ PHE chỉ thay đổi khi có lệnh từ bộ điều khiển, giúp nhiệt độ đầu ra luôn phẳng và ổn định.

Tối ưu hóa chênh lệch nhiệt độ (Delta T – Delta T)

Thiết kế thông minh của Frese giúp kiểm soát lưu lượng đỉnh (Overflow) không vượt quá mức tính toán ban đầu. Dòng chảy sơ cấp luôn được giữ ở mức vừa đủ để thực hiện quá trình trao đổi nhiệt tối đa bên trong các tấm gasket/hàn kín. Kết quả là Delta T đạt mức lớn nhất, nước hồi về trung tâm (Chiller/Boiler) có nhiệt độ lý tưởng, giúp tăng tối đa hiệu suất nguồn.

Giải pháp tích hợp “3 trong 1” tiết kiệm chi phí

Việc ứng dụng van PICV Frese giúp các kỹ sư cơ điện (MEP) tinh giản bản vẽ và tiết kiệm không gian lắp đặt:

Thay thế hoàn toàn cho cụm van điều khiển (Control Valve), van cân bằng tĩnh (Static Valve) và van chênh áp (DPCV) riêng lẻ.
Thiết lập lưu lượng thiết kế (Design Flow) dễ dàng ngay trên cổ van mà không cần máy đo hay lưu lượng kế phức tạp.

3. Những Lưu Ý Kỹ Thuật Khi Thiết Kế Hệ Thống Theo Tiêu Chuẩn Frese

Tài liệu ứng dụng của Frese khuyến cáo các kỹ sư cần chú ý hai điểm mấu chốt sau để hệ thống PHE hoạt động hoàn hảo:

Áp suất chênh lệch tối thiểu (Minimum Delta P): Hệ thống bơm phải đảm bảo áp suất chênh lệch tại vị trí lắp đặt van PICV Frese luôn lớn hơn mức áp suất tối thiểu yêu cầu của màng van khi chạy ở lưu lượng thiết kế.
Trạm đo kiểm (Metering Station): Để phục vụ công tác kiểm tra, chạy thử (Commissioning) hoặc nghiệm thu độc lập, một trạm đo lưu lượng (Metering Station) tiêu chuẩn có thể được bố trí thêm trên đường ống theo yêu cầu của tư vấn giám sát.

4. Địa Chỉ Tư Vấn Và Cung Cấp Van PICV Frese Cho Bộ PHE Chính Hãng

Giải pháp kiểm soát bộ trao đổi nhiệt dạng tấm bằng van PICV Frese được ứng dụng rộng rãi trong các hệ thống sưởi/làm mát tập trung (District Heating/Cooling), hệ thống nước nóng trung tâm tòa nhà cao tầng.

Wili là đối tác phân phối ủy quyền các dòng van cân bằng động độc lập áp suất từ thương hiệu Frese (Đan Mạch) tại thị trường Việt Nam.

Quyền lợi khi hợp tác cùng chúng tôi:

Cam kết 100% chính hãng: Đầy đủ giấy tờ CO, CQ nhập khẩu, hóa đơn VAT.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư hỗ trợ tính toán, chọn mã van PICV và lựa chọn động cơ tuyến tính phù hợp với công suất của bộ trao đổi nhiệt dạng tấm (PHE).
Chính sách dự án tối ưu: Chiết khấu thương mại hấp dẫn dành cho các nhà thầu MEP và đơn vị chế tạo lắp ráp cụm PHE/Skid.
Giao hàng toàn quốc: Hàng sẵn kho, bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất.
