Quy Trình Lắp Đặt & Nghiệm Thu Cáp Sưởi Thermon ME-3C2-71-7-ATP-047 Đạt Chuẩn An Toàn Nhiệt Điện

Cáp Sưởi Thermon ME-3C2-71-7-ATP-047

Trong hệ thống quan trắc khí thải tự động (CEMS) tại các nhà máy nhiệt điện, tuyến ống gia nhiệt Thermon TubeTrace® ME-3C2-71-7-ATP-047 đóng vai trò duy trì nhiệt độ mẫu khí (120 độ C) nhằm ngăn hiện tượng ngưng tụ hơi nước và hình thành axit ăn mòn (H_2SO_4).

Tuy nhiên, sản phẩm dù chất lượng vượt trội đến đâu cũng có thể hư hỏng nếu thi công sai kỹ thuật. Bài viết này sẽ hướng dẫn chi tiết quy trình 4 bước lắp đặt và nghiệm thu kỹ thuật chuẩn hãng Thermon, giúp các nhà thầu M&E và kỹ sư bảo dưỡng nhiệt điện hoàn thiện công trình an toàn, đúng tiến độ.

1. Chuẩn Bị & Kiểm Tra Vật Tư Trước Thi Công (Pre-Installation Test)

Trước khi tiến hành kéo ống trên máng cáp (cable tray) hoặc qua các khu vực kỹ thuật khắt khe (Zone 1 / Zone 2), công tác kiểm tra đầu vào là bắt buộc:

Kiểm tra ngoại quan: Đảm bảo lớp vỏ bọc bên ngoài ATP (Outer Jacket) không bị trầy xước, rách vỏ hay cào xước sâu do quá trình vận chuyển.
Đo Megger cách điện (Insulation Resistance Test):
- Dùng đồng hồ đo điện trở cách điện 500V DC (cho cáp HTSX 240V).
- Kiểm tra giữa lõi dẫn điện (Bus Wires) và lớp lưới đồng bện bảo vệ (Braided Shield).
- Tiêu chuẩn đạt: Điện trở cách điện tối thiểu phải >20 M Omega (thông số thực tế hàng mới thường >100 M Omega).
Bịt kín 2 đầu cuộn ống: Hai đầu cuộn ống phải luôn được bọc kín bằng nút bịt chống thấm (End Caps) để ngăn hơi ẩm môi trường thấm vào lớp bông thủy tinh cách nhiệt (Glass Fiber Insulation).

2. Quy Trình Thi Công Lắp Đặt Trên Tuyến

1.Trải dây & Kéo ống trên tuyến máng cáp:Lưu ý bán kính uốn cong tối thiểu.

Kéo ống nhẹ nhàng từ cuộn rulo, tránh làm xoắn hoặc gập gãy đường ống. Tuân thủ bán kính uốn cong tối thiểu (Minimum Bend Radius) theo khuyến cáo của hãng Thermon (thường 300mm). Tuyệt đối không uốn gập vuông góc làm bẹp ống PFA Teflon hoặc làm gãy cáp sưởi HTSX 20-2 bên trong.

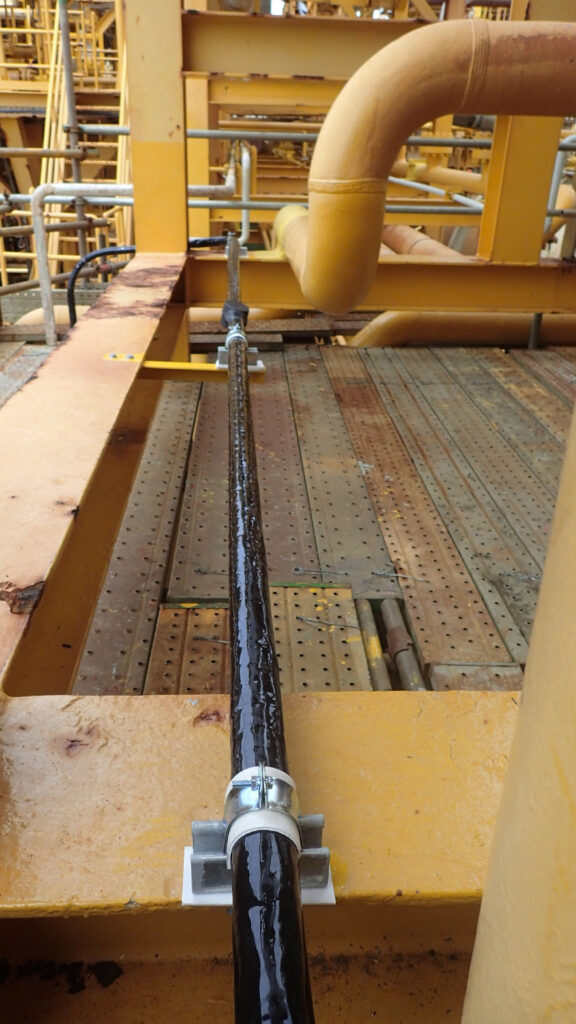

2.Cố định bó ống (Fixing & Support):Khoảng cách gá đỡ tiêu chuẩn.

Gá đỡ bó ống trên máng cáp bằng dây rút thép không gỉ (SS316 Strap) hoặc dây thắt chịu nhiệt chuyên dụng. Khoảng cách giữa các điểm cố định tối đa từ 1.2m đến 1.5m trên đoạn chạy thẳng và 200mm trước/sau các điểm uốn cong.

3.Thi công làm đầu cáp & Đấu nối nguồn (Terminations):Đảm bảo cấp an toàn chống nổ Ex eb.

Sử dụng bộ kít làm đầu cáp chính hãng Thermon PETK để bọc cách điện các đầu cáp HTSX. Tại đầu nguồn cấp, sử dụng hộp đấu nối phòng nổ Thermon Terminator ZP-XP (đạt tiêu chuẩn Ex eb IIC T6, dùng an toàn cho khu vực Zone 1 & Zone 2) cùng với Gland cáp Ex eb M25/M20 tương ứng.

4.Lắp bộ chống thấm nước (Weatherproofing Kits):Bảo vệ lớp bông cách nhiệt.

Tại các điểm bóc vỏ ống để nối cáp điện hoặc kết nối ống PFA vào Probe/Analyzer, bắt buộc phải thi công bộ Silicone Boot / Entry Seal (Thermon RTV) để dán kín. Nếu lớp cách nhiệt bị ngấm nước, khả năng giữ nhiệt của ống sẽ bị suy giảm nghiêm trọng.

3. Quy Trình Nghiệm Thu Kỹ Thuật 3 Giai Đoạn (Commissioning & QA/QC)

Để công trình nghiệm thu bàn giao thuận lợi cho chủ đầu tư nhà máy nhiệt điện, đơn vị thi công cần lập bảng Check-list nghiệm thu qua 3 bước:

Giai đoạn nghiệm thu	Thao tác thực hiện	Tiêu chuẩn đánh giá (Acceptance Criteria)
Giai đoạn 1: Sau khi kéo ống	Đo Megger test 500V DC kiểm tra điện trở cách điện của dây cáp HTSX.	Điện trở cách điện >20 M Omega. Xác nhận vỏ ATP và ống PFA không bị móp/rách.
Giai đoạn 2: Đấu nối hoàn thiện	Kiểm tra thông mạch cáp sưởi, cảm biến RTD Pt100 (nếu có) và thử áp lực (Pressure test) cho các ống mẫu PFA Teflon.	Ống PFA kín áp (thử áp bằng Nitơ khô ở 2-3 bar trong 15 phút không tụt áp). Điện trở sưởi đúng dải thông số thiết kế.
Giai đoạn 3: Chạy thử có tải (Hot Commissioning)	Bật nguồn cấp điện cho cáp sưởi, theo dõi dòng khởi động (Starting Current) và nhiệt độ bề mặt ống.	Dòng điện giảm dần và ổn định theo đặc tính tự điều chỉnh của cáp HTSX. Nhiệt độ tuyến ống duy trì ổn định tại ngưỡng 120-150 độ C mà không đọng sương.

4. Những Lỗi Thường Gặp Cần Tránh Khi Thi Công

Uốn cong quá bán kính cho phép: Làm dập ống PFA dẫn đến cản trở dòng khí mẫu CEMS hoặc gây ngắn mạch cáp HTSX bên trong.
Không dùng bộ Kit chống thấm (Weatherproof Boot): Hơi nước mưa lọt vào làm hỏng lớp bông thủy tinh cách nhiệt, gây tổn thất nhiệt và đọng sương khí mẫu SO_2.
Đấu nối sai tại hộp Ex e (Zone 1): Không sử dụng Gland cáp Ex đạt chuẩn làm mất khả năng chống cháy nổ của hộp Terminator ZP-XP.

5. Đơn Vị Cung Cấp Vật Tư & Hỗ Trợ Kỹ Thuật Lắp Đặt Thermon

Việc lựa chọn đúng nhà cung cấp không chỉ dừng lại ở chứng từ CO/CQ đầy đủ, mà còn ở năng lực hỗ trợ tư vấn kỹ thuật trực tiếp tại công trình.

Cam kết hàng chính hãng: Đầy đủ CO, CQ, Certificate of Conformity từ Thermon USA.
Tư vấn giải pháp đồng bộ: Cung cấp trọn bộ ống ME-3C2-71-7-ATP-047, hộp đấu nối ZP-XP, bộ kit PETK, cảm biến RTD và keo bịt RTV.
Hỗ trợ tiến độ đại tu: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ giải đáp thắc mắc kỹ thuật 24/7 cho các kỳ đại tu nhiệt điện khẩn cấp.
