Trong các ứng dụng dẫn truyền mẫu phân tích (Sampling) hay dẫn lưu chất có độ nhớt cao, việc sụt giảm nhiệt độ có thể gây ngưng tụ, tắc nghẽn hoặc sai số phép đo. Thermon TubeTrace® SE-3F1-55-7-ATP-035 là giải pháp ống dẫn gia nhiệt được thiết kế đặc biệt để duy trì nhiệt độ quy trình cao và chịu được các điều kiện khắc nghiệt nhất.
Tại sao mã sản phẩm này lại được các kỹ sư thiết kế (EPC) ưu ái cho các dự án lọc hóa dầu? Hãy cùng phân tích chi tiết thông số kỹ thuật ẩn sau mã model này.
1. Giải mã thông số kỹ thuật: SE-3F1-55-7-ATP-035
Giải Pháp Chống Đông Hiệu Quả Với Ống Dẫn Có Cáp Sưởi Thermon Se-3F1-55-7-Atp-035 7
Để hiểu rõ khả năng vận hành, chúng ta cần phân tích từng thành phần trong mã sản phẩm theo tiêu chuẩn của Thermon USA:
SE (Single Tube): Bó ống đơn. Thiết kế gọn nhẹ, tập trung nhiệt lượng tối đa cho 01 đường ống quy trình duy nhất.
3F1 (Tube Spec):
3: Kích thước ống 3/8 inch (O.D). Đây là kích thước tiêu chuẩn cho đường ống dẫn xung (impulse line).
F: Chất liệu Stainless Steel 316 Seamless (Inox 316 đúc, không hàn). Đảm bảo khả năng chịu áp suất cao và chống ăn mòn hóa học tuyệt đối.
Đây là điểm khác biệt lớn nhất. Mã 55 biểu thị cáp sưởi công nghệ Giới hạn công suất (Power-Limiting) với mật độ công suất cao 15 Watt/foot (khoảng 49 W/m).
Khả năng duy trì nhiệt độ lên tới 175°C
ATP (Jacket): Vỏ bọc Arctic Thermoplastic. Loại vật liệu polymer dẻo dai, được thiết kế để chịu được cái lạnh vùng cực, chống thấm nước và tia UV.
035 (Wall Thickness): Độ dày thành ống 0.035 inch. Độ dày tiêu chuẩn đảm bảo cân bằng giữa khả năng chịu áp và hiệu quả truyền nhiệt.
Giải Pháp Chống Đông Hiệu Quả Với Ống Dẫn Có Cáp Sưởi Thermon Se-3F1-55-7-Atp-035 8

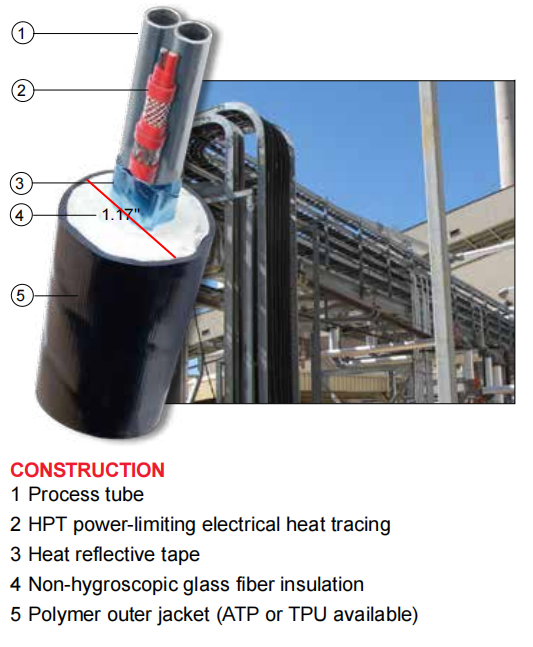

Cấu tạo ống dẫn nhiệt Thermon TubeTrace SE cáp HPT Power-Limiting.
2. Ưu điểm Độc quyền của Công nghệ HPT Power-Limiting
Ống Dẫn Có Cáp Sưởi Thermon Se-3F1-55-7-Atp-035
Khác với các dòng cáp tự hạn chế (Self-Regulating) thông thường, cáp HPT (mã 55) được trang bị phần tử gia nhiệt bằng hợp kim điện trở cuộn xoắn (Coiled Resistor Alloy). Điều này mang lại 3 lợi thế vượt trội:
Chịu nhiệt độ tiếp xúc cực cao (High Exposure Temp)
Ống SE-3F1-55… có thể chịu được nhiệt độ lên tới 260°C khi tắt nguồn. Điều này cực kỳ quan trọng đối với các đường ống cần thực hiện quy trình súc rửa bằng hơi nước (Steam Purge) định kỳ để làm sạch mà không lo làm hỏng cáp sưởi.
Công suất ổn định ở nhiệt độ cao
Cơ chế “Power-Limiting” giúp cáp giảm công suất khi nhiệt độ tăng nhưng vẫn duy trì đường đặc tuyến nhiệt mạnh mẽ hơn so với cáp tự hạn chế, giúp giữ nhiệt độ lưu chất ổn định ở mức cao (lên tới 175°C).
An toàn cháy nổ & Lắp đặt linh hoạt
Dù công suất lớn, cáp HPT vẫn cho phép cắt theo chiều dài thực tế (Cut-to-length) và có thể lắp đặt chồng chéo (overlap) tại các vị trí van, co nối mà không lo bị cháy cục bộ (burn-out). Sản phẩm đạt chuẩn Class I, Division 2 và Zone 1 & 2 cho khu vực nguy hiểm.
3. Ứng dụng thực tế
Với cấu hình mạnh mẽ Inox 316 + Cáp HPT 15 W/ft, Thermon SE-3F1-55-7-ATP-035 là lựa chọn “đo ni đóng giày” cho:
Đường dẫn mẫu khí phân tích (Analyzer Lines): Nơi cần duy trì nhiệt độ cao để ngăn chặn sự ngưng tụ của các thành phần axit hoặc hơi nước trong mẫu khí.
Dẫn dầu nặng & Bitum: Duy trì độ nhớt để đảm bảo dòng chảy liên tục, ngăn chặn tắc đường ống.
Hệ thống đường ống xung (Impulse Lines): Kết nối từ đường ống công nghệ đến các cảm biến áp suất (PT), đảm bảo tín hiệu chính xác trong mùa đông.
Giải Pháp Chống Đông Hiệu Quả Với Ống Dẫn Có Cáp Sưởi Thermon Se-3F1-55-7-Atp-035 9
Lắp đặt ống dẫn mẫu Thermon TubeTrace trong nhà máy hóa chất.
4. Lưu ý khi Lắp đặt và Mua hàng
Để đảm bảo hệ thống hoạt động bền bỉ, kỹ thuật viên cần lưu ý:
Bộ đầu nối (Termination Kits): Bắt buộc sử dụng bộ kít chuyên dụng cho cáp HPT (thường là dòng PETK hoặc Terminator ZP) để đảm bảo khả năng chịu dòng và chống thấm.
Bán kính uốn cong: Do sử dụng ống Inox liền mạch (Seamless), cần tuân thủ bán kính uốn cong tối thiểu (thường khoảng 6-8 inch) để tránh làm móp ống hoặc gãy cáp sưởi bên trong.
Niêm phong đầu ống: Sau khi cắt, phải sử dụng mỡ silicon (sealant) đi kèm trong bộ kit để bịt kín đầu ống, ngăn hơi ẩm xâm nhập vào lớp cách nhiệt sợi thủy tinh.
Termination Kits
5. Kết luận
Thermon SE-3F1-55-7-ATP-035 không chỉ là một ống dẫn, mà là một hệ thống bảo vệ dòng chảy toàn diện. Sự kết hợp giữa độ bền cơ học của Inox 316 và khả năng chịu nhiệt phi thường của công nghệ HPT giúp doanh nghiệp loại bỏ hoàn toàn nỗi lo đông tắc đường ống, ngay cả trong điều kiện vận hành khắc nghiệt nhất.
Thermon – USA Your Partner in Tubing Bundle Solutions Đại diện tại Việt Nam: Công ty TNHH Wili
