Hướng Dẫn Lắp Đặt Heat Tracing Model KSX Hãng Thermon: Bí Quyết Tối Ưu Hóa Năng Lượng

Trong ngành công nghiệp dầu khí, hóa chất và sản xuất, việc duy trì nhiệt độ đường ống là yếu tố then chốt để tránh đóng băng, đảm bảo dòng chảy ổn định và tối ưu hóa quy trình sản xuất. Hướng Dẫn Lắp Đặt Heat Tracing KSX của hãng Thermon – một trong những giải pháp hàng đầu thế giới – không chỉ giúp bảo vệ hệ thống mà còn mang lại hiệu quả năng lượng vượt trội.

Model KSX là loại cáp sưởi tự điều chỉnh (self-regulating) cao cấp, được thiết kế dành riêng cho các ứng dụng có mức mất nhiệt cao. Bài viết này sẽ cung cấp hướng dẫn lắp đặt heat tracing Thermon KSX chi tiết từng bước, phân tích kỹ thuật sâu sắc, ứng dụng thực tế, xu hướng thị trường và các bí quyết an toàn, giúp bạn dễ dàng triển khai dự án mà không lo rủi ro.

Nếu bạn đang tìm kiếm cách lắp đặt heat tracing KSX an toàn hoặc hướng dẫn tối ưu hóa năng lượng với heat tracing Thermon, hãy đọc tiếp để khám phá toàn bộ quy trình. Với hơn 100 năm kinh nghiệm, Thermon không chỉ dẫn đầu về công nghệ mà còn cam kết hỗ trợ khách hàng tại Việt Nam qua các đại lý uy tín.

Phân Tích Kỹ Thuật Của Heat Tracing Model KSX Thermon

Model KSX thuộc dòng cáp sưởi tự điều chỉnh của Thermon, nổi bật với khả năng tự động điều chỉnh công suất nhiệt dựa trên nhiệt độ môi trường xung quanh. Điều này giúp giảm tiêu thụ điện năng đáng kể so với các loại cáp sưởi truyền thống. Dưới đây là các thông số kỹ thuật chính, dựa trên tài liệu chính thức từ nhà sản xuất:

Thông Số Kỹ Thuật Chính

• Công Suất Định Mức: 15 W/ft (49 W/m) hoặc 20 W/ft (66 W/m) tại 50°F (10°C), điện áp 240 Vac.
• Nhiệt Độ Duy Trì Tối Đa: 250°F (121°C) khi hoạt động liên tục.
• Nhiệt Độ Tiếp Xúc Tối Đa: 250°F (121°C), với hệ số T-rating T3 (392°F/200°C) theo thiết kế ổn định.
• Nhiệt Độ Lắp Đặt Tối Thiểu: -40°F (-40°C), phù hợp với môi trường khắc nghiệt.
• Bán Kính Uốn Cong Tối Thiểu: 1.25 inch (32 mm), dễ dàng lắp đặt trên đường ống cong.
• Cấu Tạo: Lõi đồng mạ niken (16 AWG), ma trận bán dẫn tự điều chỉnh với lớp cách điện fluoropolymer, lưới đồng thiếc và lớp áo ngoài fluoropolymer chống hóa chất ăn mòn.
• Chứng Nhận: UL/CSA cho khu vực nguy hiểm (Class I Div 2 Groups B, C, D; Class II Div 2 Groups F, G), phù hợp với tiêu chuẩn IEC/IEEE 60079-30-1.

KSX tự động giảm công suất khi nhiệt độ tăng (ví dụ: từ 20 W/ft tại 50°F xuống còn 5 W/ft tại 250°F), giúp tiết kiệm năng lượng lên đến 50% so với cáp constant-watt. Đây là giải pháp lý tưởng cho lắp đặt heat tracing KSX trong hệ thống đường ống công nghiệp.

Ưu Điểm Kỹ Thuật Nổi Bật

• Tự Điều Chỉnh: Công suất thay đổi theo nhiệt độ, tránh quá nhiệt và hỏng hóc.
• Chống Ăn Mòn: Lớp áo fluoropolymer chịu hóa chất, lý tưởng cho môi trường dầu khí.
• Dễ Mở Rộng: Có thể cắt theo độ dài cần thiết mà không ảnh hưởng hiệu suất.

Với các thông số này, KSX không chỉ đáp ứng mà còn vượt trội các tiêu chuẩn quốc tế, đặc biệt trong hướng dẫn lắp đặt heat tracing Thermon KSX cho dự án lớn.

Ứng Dụng Thực Tế Của Heat Tracing KSX Thermon

Heat tracing KSX được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu bảo vệ chống đóng băng hoặc duy trì nhiệt độ quy trình. Tại Việt Nam, với khí hậu nhiệt đới nhưng có mùa đông lạnh ở miền Bắc và các khu công nghiệp ven biển ẩm ướt, nhu cầu lắp đặt heat tracing KSX đang tăng cao.

Các Ứng Dụng Chính

• Bảo Vệ Chống Đóng Băng (Freeze Protection): Sử dụng cho đường ống nước, hóa chất ở nhà máy dầu khí, hóa chất. Ví dụ: Tại các nhà máy lọc dầu ở Dung Quất hoặc Vũng Tàu, KSX giúp duy trì nhiệt độ 4-38°C cho hệ thống sprinkler chữa cháy.
• Duy Trì Nhiệt Độ Quy Trình (Process Temperature Maintenance): Trong sản xuất thực phẩm, dược phẩm hoặc hóa chất, giữ nhiệt độ ổn định cho đường ống vận chuyển chất lỏng nhớt. Không phù hợp với làm sạch bằng hơi nước.
• Khu Vực Nguy Hiểm: Phù hợp cho nhà máy hóa chất, kho dầu mỏ với chứng nhận ATEX/IECEx.
• Ứng Dụng Tại Việt Nam: Theo các đại lý như Wili.info, KSX được sử dụng trong dự án dầu khí ngoài khơi Biển Đông và nhà máy sản xuất tại Bình Dương, giúp giảm downtime do đóng băng lên đến 90%.

Trong bối cảnh công nghiệp 4.0, hướng dẫn lắp đặt heat tracing KSX kết hợp với cảm biến IoT giúp giám sát từ xa, nâng cao hiệu quả vận hành.

Ứng Dụng	Lợi Ích Cụ Thể	Ví Dụ Ngành
Freeze Protection	Giảm rủi ro vỡ ống	Dầu khí, Nước công nghiệp
Process Maintenance	Duy trì dòng chảy ổn định	Hóa chất, Thực phẩm
Hazardous Areas	An toàn cao	Kho hóa chất

Hướng Dẫn Lắp Đặt Heat Tracing KSX Thermon Từng Bước Chi Tiết

Lắp đặt heat tracing KSX đòi hỏi sự chính xác để đảm bảo hiệu suất và an toàn. Dưới đây là quy trình từng bước dựa trên hướng dẫn chính thức PN50207 của Thermon. Toàn bộ quá trình phải được ghi chép vào Báo Cáo Lắp Đặt để bảo hành.

Chuẩn Bị Trước Lắp Đặt

1. Kiểm Tra Sản Phẩm: Xác nhận loại cáp, công suất, điện áp trên cuộn (ví dụ: KSX-20-2). Ghi số cuộn, độ dài vào báo cáo. Kiểm tra hư hỏng vận chuyển.
2. Kiểm Tra Điện Trở Cách Điện (IR Test): Sử dụng Megger 500 Vdc (khuyến nghị 2500 Vdc). Nối dương vào bus wires, âm vào lưới đồng. Kết quả ≥20 MΩ sau 60 giây. Nếu thấp, kiểm tra hư hỏng.
3. Chuẩn Bị Đường Ống: Hoàn tất lắp đặt và thử áp đường ống. Làm sạch bề mặt (dùng bàn chải dây và dung môi).

Công Cụ Cần Thiết: Megger, voltmeter, băng dính gắn (aluminum foil tape), dụng cụ cắt cáp, kit kết nối (Terminator PCA/ECA, ET-8 end cap).

Các Bước Lắp Đặt Chính

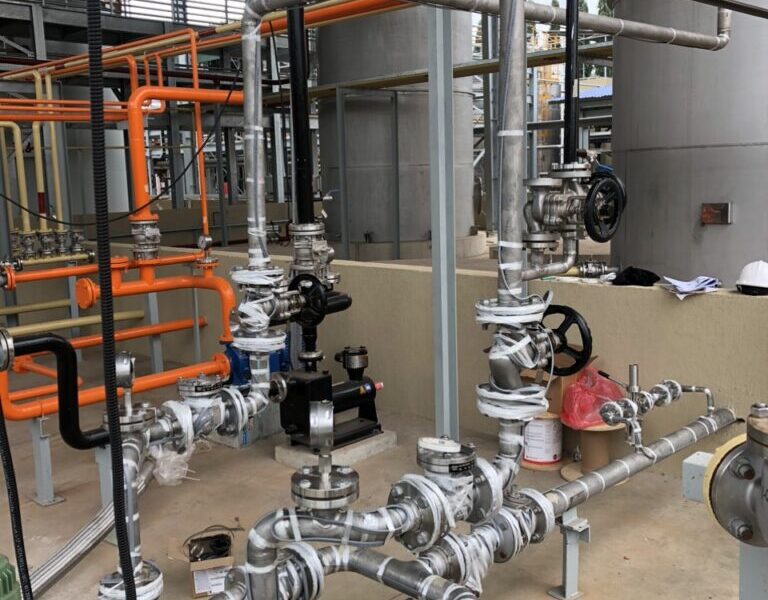

1. Lập Kế Hoạch Và Gắn Ban Đầu: Bắt đầu từ đầu mạch (end-of-circuit). Đặt cáp ở vị trí 4 hoặc 8 giờ trên ống. Gắn chặt bằng băng dính mỗi 30 cm. Cho phép dư thừa cho van, khớp nối (xem Bảng 1-2 trong hướng dẫn).
   • Ống Cong: Đặt ở bán kính ngoài, gắn hai bên.
   • Giá Đỡ: Loop cáp gấp đôi chiều dài giá đỡ + 40 cm nếu không cách nhiệt.
   • Van/Bơm: Sử dụng kỹ thuật lặp (looping) hoặc zích zắc để bù mất nhiệt (xem Hình G, H).
2. Lắp Cảm Biến: Đặt RTD hoặc thermostat cách cáp 90° (Hình B). Gắn bằng băng dính.
3. Hoàn Tất Mạch: Lắp kit kết thúc ET-8 ở đầu mạch. Làm splice và kết nối nguồn theo kit (sử dụng hộp chống nổ). Giữ khoảng cách creepage.
4. Nối Đất: Kết nối lưới đồng vào terminal nối đất.
5. Kiểm Tra IR Sau Lắp: Lặp lại IR test ≥20 MΩ. Ghi vào báo cáo.
6. Lắp Cách Nhiệt: Cách nhiệt toàn bộ, bao gồm heat sinks (van, giá đỡ). Áp dụng lớp chắn hơi nước. Kiểm tra nhiệt độ đông đặc cách nhiệt <121°C.
7. Hoàn Tất Và Kiểm Tra Cuối: Dán nhãn “Electric Heat Tracing – Caution” mỗi 3 m. Kiểm tra IR lần cuối. Kích hoạt nguồn, đo điện áp/dòng điện sau 5 phút, ghi nhiệt độ ống/môi trường.

Lưu Ý: Không để cáp chạm hoặc chồng lên nhau. Độ dài mạch tối đa tùy breaker (ví dụ: KSX-20-2 với 20A: 500 ft tại 50°F).

Các Biện Pháp An Toàn Khi Lắp Đặt Heat Tracing KSX

An toàn là ưu tiên hàng đầu trong lắp đặt heat tracing Thermon KSX. Thermon yêu cầu nhân viên được đào tạo về rủi ro arc flash và sốc điện.

Các Quy Định An Toàn Chính

• PPE: Mặc quần áo bảo hộ, găng tay cách điện.
• Ngắt Nguồn: Luôn de-energize trước khi làm việc, sử dụng lockout/tagout, kiểm tra voltmeter.
• Bảo Vệ Chống Chập Đất: Sử dụng GFCI (≥30 mA) cho mỗi mạch theo NEC/CEC.
• Khu Vực Nguy Hiểm: Tuân thủ T-rating (T3-T6), không vượt quá 200°C bề mặt cách nhiệt.
• Bảo Trì: Kiểm tra IR hàng năm, sửa chữa cách nhiệt hỏng ngay lập tức để tránh mất nhiệt cao.

Nếu phát hiện chập, không reset breaker mà gọi kỹ thuật viên. Đối với hệ thống chữa cháy, kết nối báo động với hệ thống phát hiện lửa.

Bí Quyết Tối Ưu Hóa Năng Lượng Với Heat Tracing KSX

KSX nổi bật với công nghệ tự điều chỉnh, giúp tiết kiệm năng lượng tự nhiên. Dưới đây là các bí quyết để đạt hiệu quả tối đa trong hướng dẫn lắp đặt heat tracing KSX:

1. Cách Nhiệt Chất Lượng: Sử dụng lớp cách nhiệt dày, chắn hơi nước để giảm mất nhiệt 70-80%. Không cách nhiệt = lãng phí năng lượng lớn.
2. Kiểm Soát Nhiệt Độ: Lắp thermostat hoặc RTD để chỉ bật khi cần (giữ 4-38°C cho freeze protection).
3. Thiết Kế Mạch Tối Ưu: Sử dụng phần mềm CompuTrace của Thermon để tính toán độ dài mạch, tránh quá tải.
4. Phân Khu: Tách mạch cho khu vực khác nhau (ấm/lạnh) để tránh chạy không cần thiết.
5. Giám Sát: Tích hợp ECM (Electronic Control Module) để theo dõi tiêu thụ, giảm 20-30% điện năng.

Kết quả: Tiết kiệm lên đến 50% so với hệ thống cũ, giảm chi phí vận hành hàng năm.

Phân Tích Thị Trường Heat Tracing KSX Thermon

Thị trường heat tracing toàn cầu dự kiến đạt 2,5 tỷ USD vào 2028, tăng 6% CAGR, nhờ nhu cầu công nghiệp hóa. Tại Việt Nam, với tăng trưởng dầu khí (dự án Lô B – Ô Môn) và hóa chất, lắp đặt heat tracing KSX đang bùng nổ. Thermon chiếm 20% thị phần cao cấp, với đại lý như Wili.info phân phối tại TP.HCM và Hà Nội.

Xu Hướng Thị Trường

• Tăng Nhu Cầu Xanh: KSX hỗ trợ ESG với tiết kiệm năng lượng, phù hợp chính sách Việt Nam về năng lượng tái tạo.
• Cạnh Tranh: So với Raychem (nPower), Thermon nổi bật nhờ chứng nhận hazardous areas.
• Dự Báo Việt Nam: Đến 2025, nhu cầu tăng 15% ở khu công nghiệp, tập trung miền Nam.

Yếu Tố Thị Trường	Tăng Trưởng	Cơ Hội Tại VN
Dầu Khí	7% CAGR	Dự án ngoài khơi
Hóa Chất	5%	Nhà máy Bình Dương
Tiết Kiệm Năng Lượng	8%	Chính sách xanh

Bắt Đầu Với Heat Tracing KSX Ngay Hôm Nay

Hướng dẫn lắp đặt heat tracing Model KSX hãng Thermon không chỉ đơn giản mà còn mang lại lợi ích lâu dài về an toàn và năng lượng. Với phân tích kỹ thuật vững chắc, ứng dụng đa dạng và vị thế thị trường mạnh mẽ, KSX là lựa chọn hàng đầu cho doanh nghiệp Việt Nam. Để nhận tư vấn miễn phí hoặc báo giá lắp đặt heat tracing KSX, liên hệ đại lý Thermon tại Việt Nam qua wili.info.

Bạn đã sẵn sàng tối ưu hóa hệ thống chưa? Chia sẻ kinh nghiệm của bạn trong phần bình luận bên dưới!
