Hướng dẫn lắp đặt cáp sưởi HTSX 20-2-OJ
Trong các nhà máy công nghiệp, Thermon HTSX™ (High Temperature Self-Regulating) được xem là “xương sống” của hệ thống duy trì nhiệt độ đường ống. Đặc biệt, mã sản phẩm HTSX 20-2-OJ với công suất lớn và lớp vỏ bảo vệ cao cấp thường được chỉ định cho các ứng dụng quan trọng.
Tuy nhiên, 70% sự cố hệ thống sưởi thường đến từ lỗi thi công. Bài viết này sẽ phân tích chi tiết sản phẩm và cung cấp quy trình lắp đặt chuẩn để đảm bảo hiệu suất tối ưu.
1. Phân tích kỹ thuật: HTSX 20-2-OJ là gì?
Trước khi đi vào lắp đặt, kỹ thuật viên cần hiểu rõ đặc tính của thiết bị mình đang thao tác.
Giải mã thông số
- HTSX (High Temperature Self-Regulating): Cáp sưởi tự hạn chế nhiệt độ cao. Tự động tăng/giảm công suất theo nhiệt độ môi trường, chống quá nhiệt cục bộ.
- 20 (Output Power): Công suất danh định 20 W/ft (khoảng 66 W/m) tại 10°C. Đây là dòng công suất rất lớn, chuyên dùng cho các đường ống kích thước lớn hoặc cần duy trì nhiệt độ cao.
- 2 (Voltage): Sử dụng điện áp 208-277 VAC (thông dụng là 230-240V tại Việt Nam).
- OJ (Over Jacket): Lớp vỏ bọc ngoài cùng (thường là Fluoropolymer) giúp chống ăn mòn hóa học, chống tia UV và bảo vệ cơ học.
Ưu điểm độc quyền
- Chịu nhiệt độ cực hạn: HTSX có thể chịu được nhiệt độ phơi nhiễm lên tới 250°C ($482^{\circ}F$), cho phép đường ống được làm sạch bằng hơi nước (Steam Purge) mà không cần tắt hệ thống sưởi.
- Cắt theo chiều dài (Cut-to-length): Dễ dàng cắt ngắn hoặc nối dài ngay tại công trường, linh hoạt cho các đoạn ống có nhiều van, co góc.
- An toàn cháy nổ: Đạt chuẩn ATEX, IECEx cho Zone 1 & 2.
2. Quy trình lắp đặt cáp sưởi HTSX 20-2-OJ chuẩn Thermon
Lưu ý: Chỉ nhân viên kỹ thuật điện có chứng chỉ mới được thực hiện việc đấu nối.
Bước 1: Chuẩn bị và Kiểm tra trước lắp đặt (Receiving & Handling)
- Vệ sinh đường ống: Đảm bảo bề mặt ống sạch sẽ, không dính dầu mỡ, gỉ sét và đặc biệt không có các cạnh sắc nhọn có thể làm rách vỏ cáp.

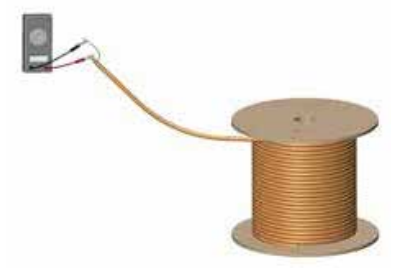

- Kiểm tra điện trở cách điện (Megger Test – Lần 1):
- Sử dụng máy đo Megohm (Megger) ở mức áp 2500 Vdc (tối thiểu là 1000 Vdc).
- Đo giữa lõi dẫn điện (Bus wires) và lớp lưới kim loại (Braid).
- Kết quả đạt yêu cầu: > 20 MΩ.
Mẹo kỹ thuật: Luôn Megger test ngay khi mở cuộn cáp (còn trên rulo) để đảm bảo cáp không bị hỏng trong quá trình vận chuyển.
Bước 2: Thi công rải cáp (Installation)
- Vị trí rải cáp: Nên lắp đặt cáp ở vị trí 4 giờ hoặc 8 giờ (phía dưới đường ống) để tránh các hư hại cơ học từ phía trên rơi xuống và tăng hiệu quả truyền nhiệt đối lưu.
- Cố định cáp: Sử dụng băng keo sợi thủy tinh chịu nhiệt (Glass fiber tape – Mã FT-1L của Thermon) để cố định cáp vào ống cứ mỗi 300mm (30cm).
- Lưu ý: Tuyệt đối không dùng dây rút nhựa thông thường hoặc dây kim loại siết quá chặt làm biến dạng cáp.

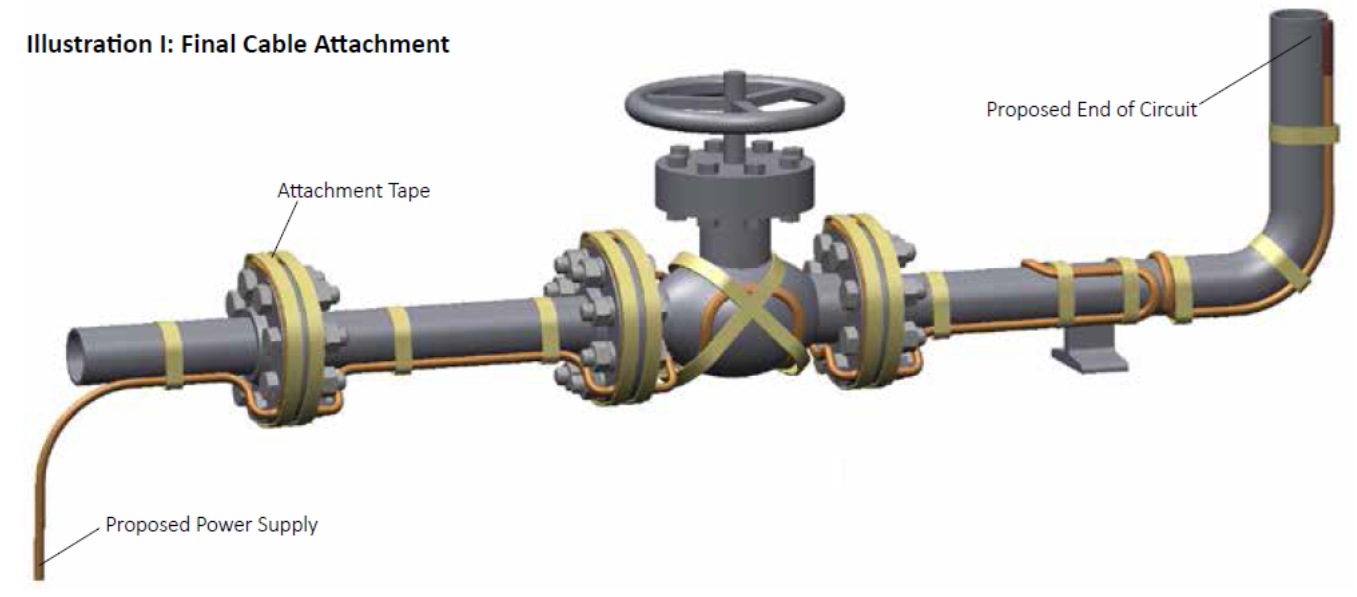

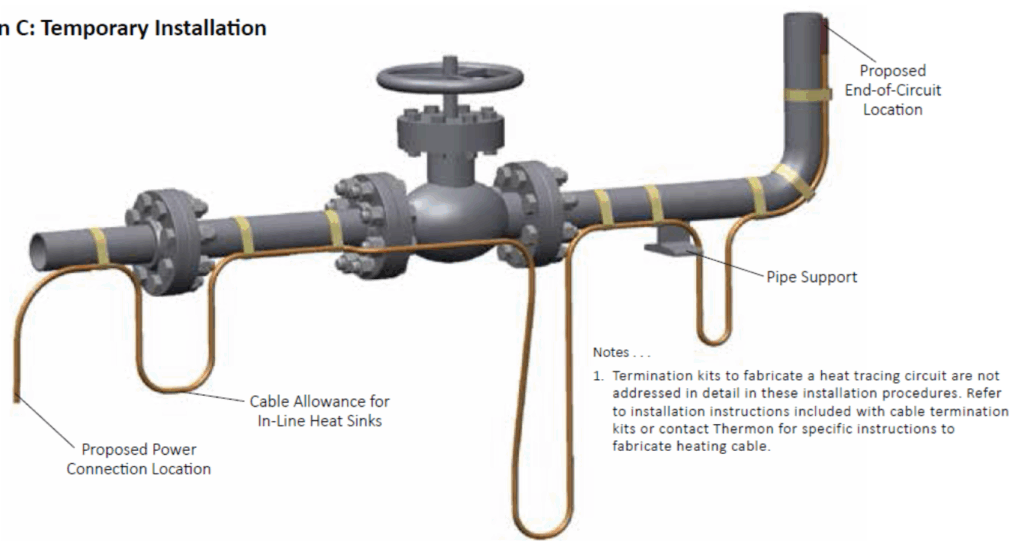

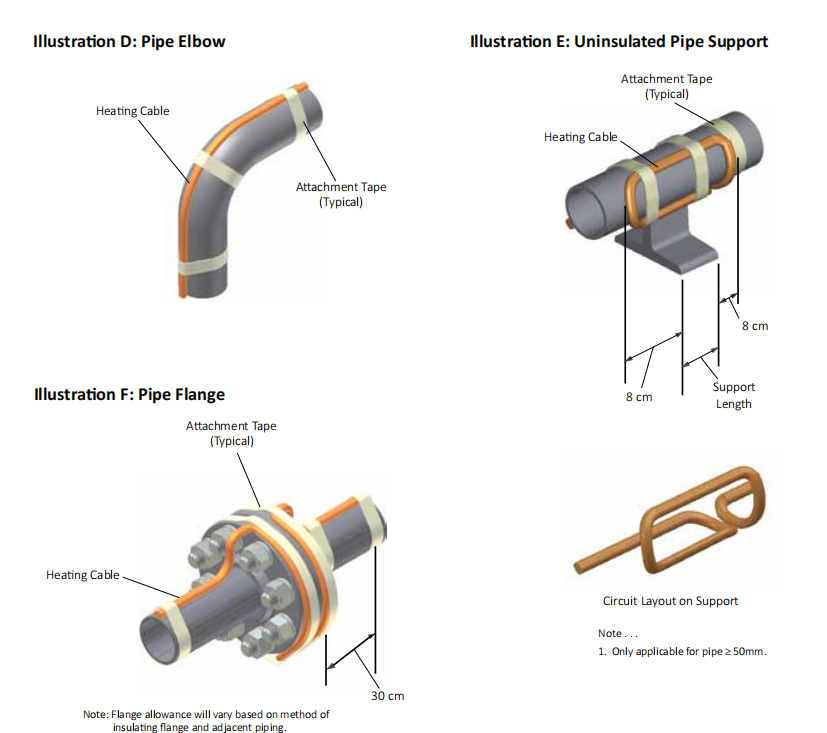

- Xử lý tại van và phụ kiện: Tại các vị trí Van (Valve), Mặt bích (Flange) hoặc Giá đỡ (Support), cần để dư một đoạn cáp (Loop) đủ dài để thuận tiện cho việc tháo lắp bảo trì thiết bị sau này mà không phải cắt bỏ cáp sưởi.
Bước 3: Đấu nối phụ kiện (Termination)

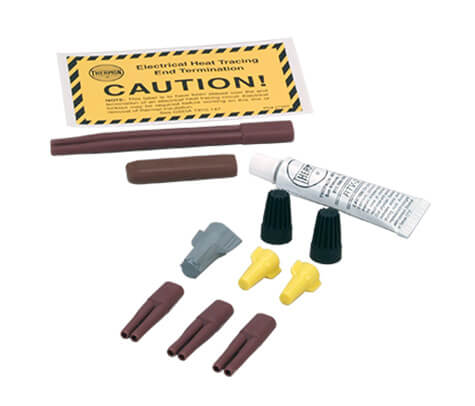

Đối với HTSX 20-2-OJ, bắt buộc phải sử dụng các bộ kit chuyên dụng của Thermon để đảm bảo chuẩn chống cháy nổ:

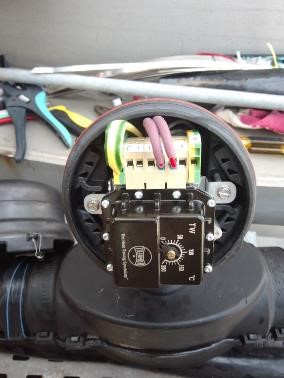

- Bộ cấp nguồn (Power Connection): Thường dùng dòng Terminator ZP hoặc PETK.
- Bộ kết thúc (End Termination): Dùng Terminator ZE hoặc ETK.
Quy trình: Tuân thủ nghiêm ngặt hướng dẫn đi kèm trong từng bộ kit. Đảm bảo gioăng cao su được siết chặt để chống nước xâm nhập (IP66).
Bước 4: Kiểm tra sau lắp đặt (Megger Test – Lần 2)
Sau khi cố định cáp xong (chưa bọc bảo ôn), tiến hành đo Megger lại một lần nữa để chắc chắn quá trình thi công không làm rách vỏ hay chạm chập cáp.
Bước 5: Lắp đặt cách nhiệt (Thermal Insulation)
- Tiến hành bọc bảo ôn ngay sau khi kiểm tra xong để bảo vệ cáp.
- Dán nhãn cảnh báo “Electric Heat Tracing” bên ngoài lớp vỏ bảo ôn cứ mỗi 3-6 mét để cảnh báo an toàn.
3. Các lỗi thường gặp cần tránh

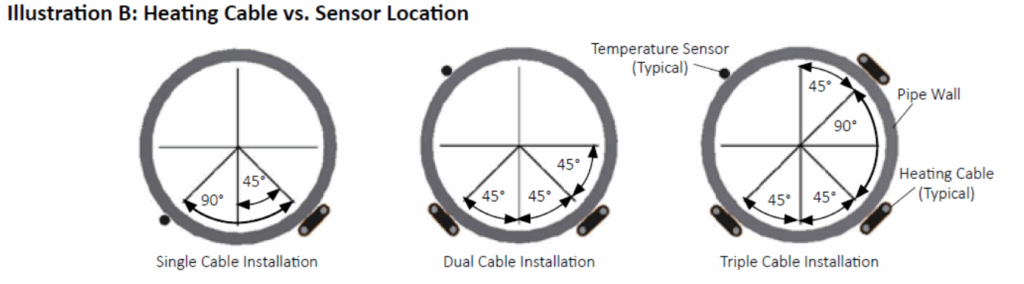

- Lắp sai vị trí cảm biến nhiệt độ: Đầu dò của bộ điều khiển (Thermostat) phải được đặt cách xa cáp sưởi ít nhất 90 độ theo chu vi ống để tránh nhận tín hiệu nhiệt ảo từ cáp thay vì nhiệt độ ống.
- Cắt phạm vào lõi: Khi tuốt vỏ cáp HTSX, cần dùng dao chuyên dụng, tránh cắt phạm vào lớp cách điện của 2 dây dẫn chính (Bus wires), gây ngắn mạch (Short circuit).
- Bán kính uốn cong quá nhỏ: Không uốn cáp gắt hơn bán kính tối thiểu cho phép (thường là 32mm với HTSX) để tránh gãy lõi.
4. Kết luận
Việc lắp đặt cáp sưởi Thermon HTSX 20-2-OJ đúng kỹ thuật không chỉ đảm bảo hệ thống vận hành ổn định, tiết kiệm năng lượng mà còn là yếu tố then chốt để nghiệm thu an toàn phòng chống cháy nổ.
Nếu bạn cần tư vấn về bản vẽ lắp đặt (Installation Detail) hoặc hỗ trợ kỹ thuật tại hiện trường, hãy liên hệ với đơn vị phân phối chính hãng.
